2.2. 용접전류 입력포트 할당

아크 용접중인 전류를 검출하기 위하여 용접전류검출장치에서 출력된 전류를 아크용접 옵션보드(BD584)에 연결하는 아날로그 포트번호를 지정합니다.

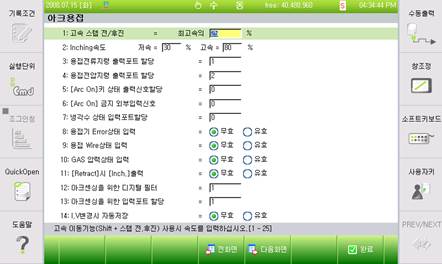

(1) 수동모드에서 『[F2]: 시스템』 →『4: 응용 파라미터』 → 『2: 아크』를 선택합니다.

(2) 상기 메뉴의 13번 항목으로 용접전류 입력포트를 설정할 수 있습니다. 만일 뒤에서 설명할 아크센싱조건에서 『아크센싱=<유효>』이면서 할당 값이 0이면 『E1296 용접전류 입력포트를 할당하십시오.』라고 표시되며 ERROR로 정지합니다.
