5.1. 정보 수집 파일 작성

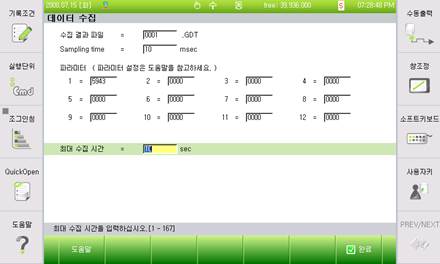

(1) 정보 수집을 위해서는 먼저 데이터 수집 설정을 해야 합니다. 『[F1]: 서비스』 →『16: 데이터 수집』 대화상자로 진입합니다.

(2) 아크센싱을 위해서는 파라미터 항목 중 1번 입력상자에 아크센싱용 데이터 수집임을 나타내는 ‘5943’을 입력해야 합니다. 아크센싱 시에는 2~16번까지 파라미터 설정은 무시됩니다.

(3) 그 외에 설정 항목은 다음과 같습니다.

l 수집 결과 파일

데이터 수집 결과가 저장될 파일을 설정합니다. [F7: 완료]키를 누르면 설정된 번호의 데이터 수집파일이 새로이 생성됩니다.

l Sampling time

아크센싱에서는 사용되지 않는 설정입니다.

l 최대 수집 시간

아크센싱 데이터 수집을 할 시간을 설정합니다. 아크센싱 기능은 아크센싱이 종료되는 시점 이전에 이 항목에서 설정된 시간만큼의 데이터를 게더링 파일에 저장합니다.

이렇게 만들어진 파일은 HRView를 사용하여 PC로 가져갈 수 있으며, Microsoft Excel 툴을 이용하여 그래피컬하게 상태를 진단할 수 있습니다.
