3.1. 필드버스 모듈의 장착

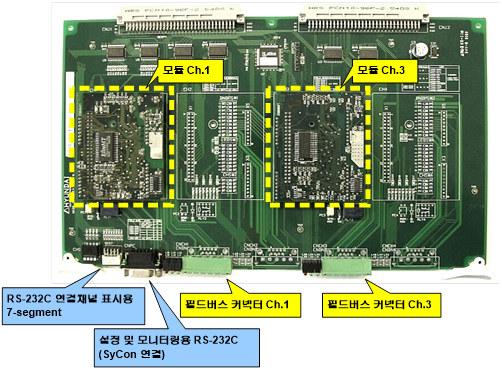

그림 3.1 필드버스 모듈 장착을 위한 2개의 채널

n 디바이스넷, 프로피버스, 인터버스용 보드의 번호는 각각 “BD521, BD522, BD523”이며, 이를 통칭하여 BD52x이라고 합니다.

BD52x에는 필드버스 모듈을 2개까지 장착할 수 있습니다. 각각의 위치는 채널 1, 3입니다.

n 모듈 장착은 반드시 채널 1부터 차례로 채워나갈 필요는 없지만, 어느 채널에 장착했는지는 알고 있어야 합니다. 로봇작업 프로그램 혹은 내장PLC 래더에서 필드버스 입출력을 사용할 때 이 채널번호가 사용되기 때문입니다.
