5.2. GX Developer 설정예제(CC-Link V2.0)



(1)  GX Developer의 프로젝트에서 『Network param』 항목을 더블 클릭하면, 『Network parameter』 대화상자가 나타납니다. 여기서 『CC-Link』 버튼을 클릭하십시오.





그림 5.2 네트워크 파라미터 대화상자





(2)  PLC에 마스터 모듈이 1개 설치되어 있을 때의 예가 [그림 5.3]과 같습니다. 그림 5.4와 같이 Mode를Remote net(Ver. 2 mode)로 설정하고 All connect count에 슬레이브 수를 설정하십시오. 그리고 RX, RY, RWr, RWw로 매핑 할 시작 릴레이를 설정하십시오.

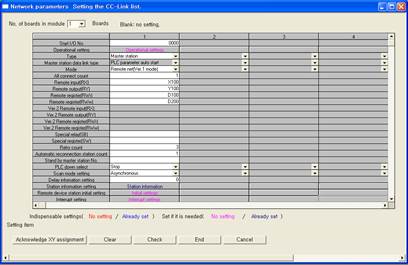

그림 5.3 CC-Link 네트워크 파라미터 설정

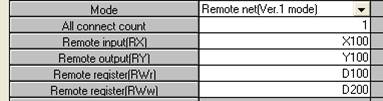

그림 5.4 Mode와 릴레이 시작지점 설정





(3)  Station information을 클릭하십시오.





그림 5.5 Station information

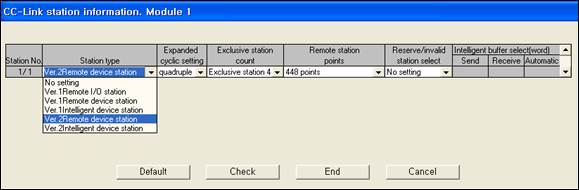

(4)  Hi5 제어기에 해당하는 station에 대해, 반드시 Station type은 『Ver. 2 Remote device station』으로 설정하고 Expanded cyclic setting은 quadruple로 설정하십시오. 그리고, 『Exclusive station count』에는 BD57x의 station개수 설정과 일치하도록 설정하십시오.





그림 5.6 CC-Link Station information





(5)  『Online - Write to PLC』 메뉴항목을 선택하십시오. 『PLC/Network/Remote password』항목에 체크하고 『Execute』 버튼을 클릭하면 설정한 내용이 PLC에 기록됩니다.

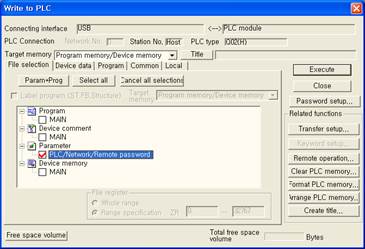

그림 5.7 PLC 기록 대화상자
