3.2. 메인 보드 DeviceNet 연결

3.2. 메인 보드 DeviceNet 연결

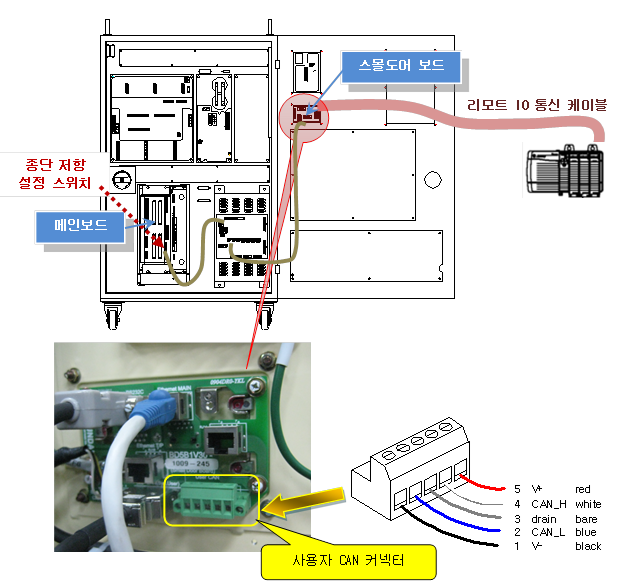

메인보드의 CAN 포트는 제어기함 내부 배선을 통해 그림 3.2와 같이 시스템보드를 거쳐 스몰도어 보드까지 연결되어 있습니다.



메인보드의 CAN포트를 통해 DeviceNet에 연결할 경우에는 DeviceNet 통신 케이블을 스몰도어(Small Door) 보드의 사용자 CAN 커넥터에 연결합니다.





그림 3.2 메인보드 CAN 포트에 DeviceNet 연결





스몰도어 보드의 사용자 DeviceNet커넥터는 5Pin 개방형 커넥터로 핀맵은 그림 3.3과 같습니다.





암컷(Female)                          수컷(Male)



그림 3.3 개방형 커넥터 핀맵





Hi5 제어기가 종단일 경우에는 메인 보드(BD510V10)의 딥 스위치 DIP3 2번 핀을 On위치로 설정해 종단 저항을 On시킵니다.







Switch No.

1

2

Setting Content

OFF

시스템 CAN 종단 저항 OFF

내장 DeviceNet 종단 저항 OFF

ON

시스템 CAN 종단 저항 ON

내장 DeviceNet 종단 저항 ON

Switch appearance



그림 3.4 BD510 종단 저항 설정
