1.3. BD525 보드 외형

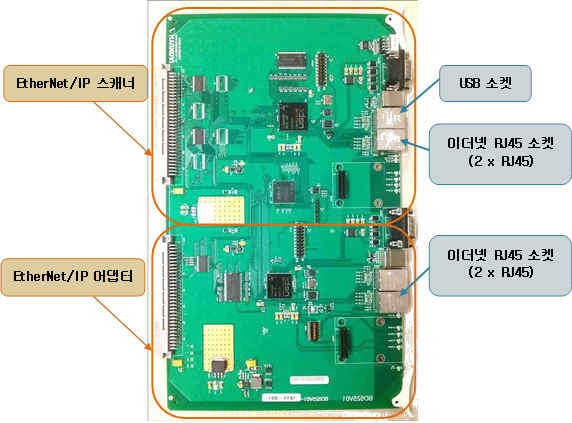

그림 1.2 BD525 EtherNet/IP 통신 보드

BD525 EtherNet/IP 보드는 기존 필드버스 마스터에 해당하는 EtherNet/IP 스캐너 1채널,기존필드버스 슬레이브(Slave)에 해당하는EtherNet/IP 어댑터 1채널을 지원합니다.

EtherNet/IP 스캐너는 네트워크 설정을 위해 별도의 Configuration SW인 SYCON.net이 필요한데 SYCON.net과 BD525 보드는 USB 로 연결됩니다.

EtherNet/IP 어댑터는 별도의 소프트웨어가 필요 없으며 티치펜던트를 통해 IP 주소, 입출력 데이터 크기 등을 설정합니다.

생산 시 필요에 따라서 EtherNet/IP 스캐너 또는 EtherNet/IP 어댑터 부분 부품이 조립되지 않을 수도 있습니다.

1.3. BD525 보드 외형​
