BD525 EtherNet/IP 보드의 네트워크 연결을 위해서는 CAT5 이상의 케이블과 RJ45 커넥터를 이용해 허브, 스위치, 다른EtherNet/IP 기기와 연결이 가능하며 이때 BD525 보드가Auto Crossover 기능을 지원하므로 Direct 또는 Crossover 연결 모두 가능합니다.



n  허브 또는 스위치(Switch)에 연결할 경우

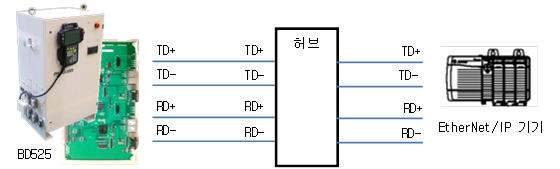

그림 2.2 Direct 케이블 연결

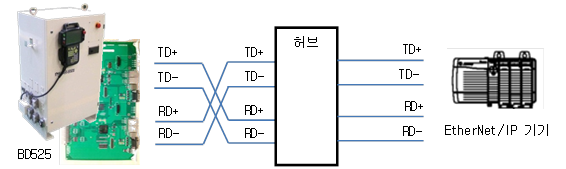

그림 2.3 Crossover 케이블 연결





n  EtherNet/IP 기기에 직접 연결할 경우

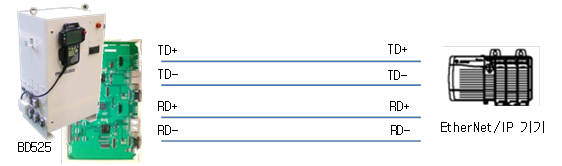

그림 2.4 Direct 케이블 연결

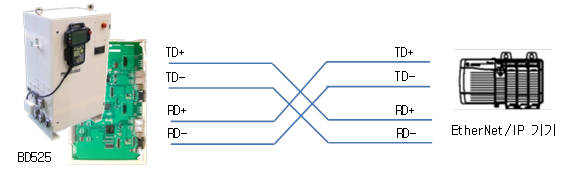

그림 2.5 Crossover 케이블 연결





잡음 여유도(Noise Immunity) 향상을 위해 STP(Shielded Twisted Pair) 케이블 사용을 권장하며 케이블 배선에 대한 보다 상세한 내용은 ODVA의 *Media Planning and Installation Manual*을 참조하시기 바랍니다.
