4.2. EtherNet/IP 네트워크 구성

BD525 EtherNet/IP 스캐너의 네트워크를 구성하기 위해서는 다음 절차를 수행하십시오. 보다 상세한 내용은 DTM for EtherNet/IP Scanner Devices 매뉴얼을 참조해 주시기 바랍니다.

(1) SYCON.net에 EtherNet/IP 어댑터 등록

*Network > Import Device Description* 실행하여 EtherNet/IP 스캐너에 연결하고자 하는 EtherNet/IP 어댑터의 EDS 파일을 등록해 SYCON.net의 Device catalog에 추가합니다.

(2) Device Catalog 다시 로드

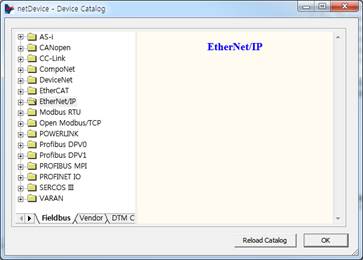

*Network > Devcie Catalog* 실행 후 *Reload Catalog 버튼을 클릭*하여 새롭게 등록된 어댑터가 나타나도록 SYCON.net의 Device Catalog를 다시 로드 합니다.

(3) EtherNet/IP스캐너 NETX 100 RE/EIM 삽입

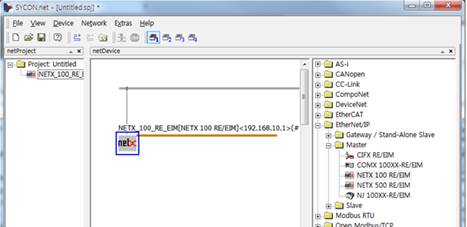

SYCON.net의 Device Catalog창에서 EtherNet/IP 스캐너를 드래그 앤 드롭(Drag & Drop)으로 network view의 라인에 끌어 놓습니다. BD525 EtherNet/IP 스캐너는EtherNet/IP 폴더의 Master 폴더항목 중NETX 100 RE/EIM를 사용하시면 됩니다.

(4) EtherNet/IP어댑터 삽입

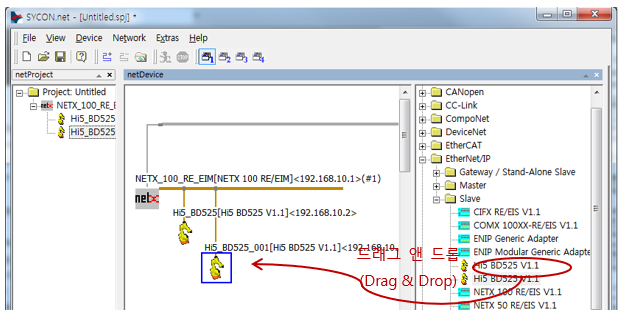

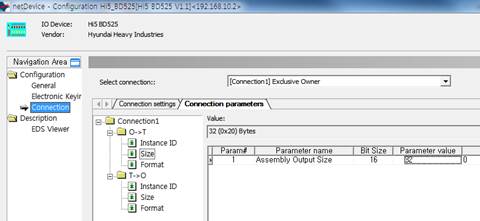

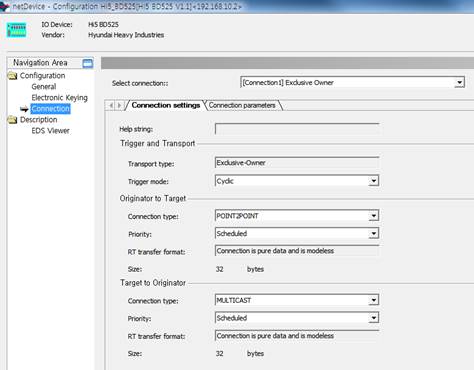

SYCON.net의 Device catalog창에서 BD525에 연결하고자 하는 EtherNet/IP 어댑터를 드래그 앤 드롭하여 network view의 버스에 연결합니다.

(5) EtherNet/IP스캐너(NETX 100 RE/EIM) 설정

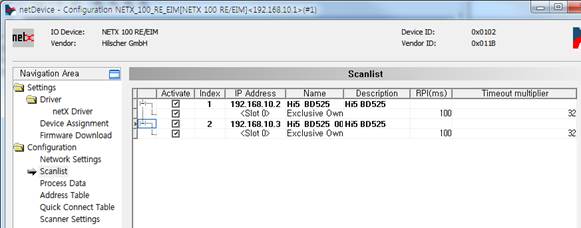

NETX 100 RE/EIM 아이콘을 더블 클릭하여 다음 항목들을 설정합니다.

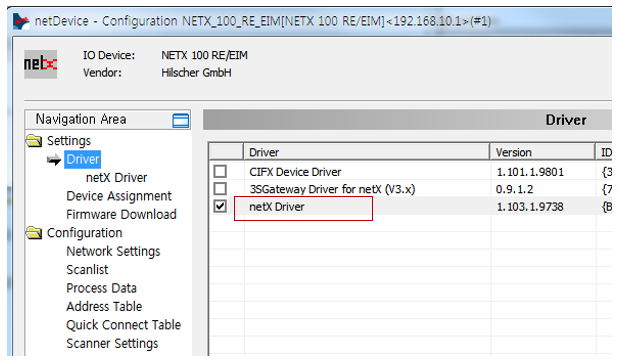

① *Settings > Driver*를 선택하여 “netX Driver”를 선택한 후 “Apply” 버튼을 클릭합니다. (“netX Driver” 체크 박스 체크 후 “Apply” 버튼 클릭)

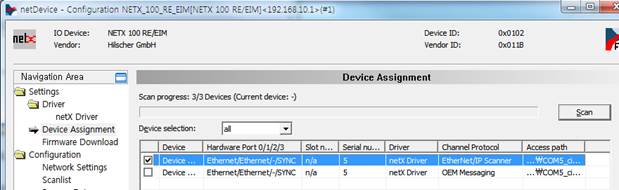

② *Settings > Device Assignment* 선택하여 스캐너 장치를 선택한 후 “Apply” 버튼을 클릭합니다. EtherNet/IP 스캐너 항목이 나타나지 않을 경우 “Device selection”을 “all”로 변경한 후 “Scan”버튼을 클릭합니다.
