2.4. 프로젝트의 관리

2.4. 프로젝트의 관리



HRLadder의 프로젝트를 구성하는 방법을 연습해 봅니다.



(1)  HRLadder 프로그램을 실행합니다.



(2)  메뉴에서 『파일(F) - 새 파일(N)』을 선택하십시오. [그림2.8]과 같이 “HRLadder프로젝트” (확장자.HLPRJ)와 “Ladder” (확장자 .LAD) 중 하나를 선택받는 대화상자가 나타납니다. 프로젝트는 여러 개의 래더파일을 계층적 목록과 릴레이 설명 등을 관리합니다.





그림 2.8 새 파일 대화상자



(3)  “HRLadder 프로젝트”를 선택하고 확인 버튼을 누르십시오. [그림 2.9]와 같은 작업공간(Workspace)창이 나타납니다.





그림 2.9 빈 작업공간 창





(4)  『파일(F) - 프로젝트 저장(v) 』를 선택하고, 적절한 이름으로 프로젝트를 저장합니다. (이 예에서는 ‘R720.hlprj’ 란 이름을 사용했습니다.)



(5)  다시 메뉴에서 『파일(F) - 새 파일(N)』을 선택하고, 이번에는 “Ladder” 항목을 선택하고 확인 버튼을 누르십시오. 래더편집 윈도우가 나타나면 『파일(F) - 저장하기(S)』를 선택하여, 적절한 이름으로 래더파일을 저장합니다.

같은 방법으로 래더 파일을 몇 개 더 만들어 저장해 봅니다.

(이 예에서는 “S00_Main.lad”, “S03_Init.lad”란 이름을 사용했습니다.)



(6)  작업공간의“PC Ladders”라는 항목에 오른쪽 마우스 버튼을 누르면 [그림 2.10]과 같이 팝업메뉴가 나타납니다.





그림 2.10 작업공간에 파일 추가

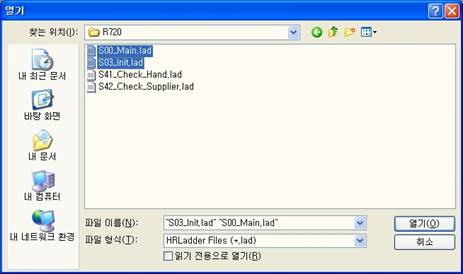

(7)  “폴더에 파일 추가…”를 선택하면 파일을 선택 받는 대화상자가 나타납니다. [그림 2.11]과 같이 추가할 파일을 선택한 후, 『열기(O)』 버튼을 클릭합니다. Ctrl이나 Shift키를 누른 채로 클릭하면 여러 개의 파일들을 같이 선택할 수도 있습니다.





그림 2.11 추가할 파일을 선택



(8)  “PC Ladders” 밑에 해당 파일의 이름들이 나타날 것입니다. 다시[그림 2.12]와 같이 마우스 오른쪽 버튼 클릭을 한 후, “새 폴더…”를 선택하십시오.





그림 2.12 New Folder 만들기



(9)  [그림 2.13]과 같은 새 폴더 대화상자가 나타나면, 적절한 폴더 이름을 입력합니다. (이 예에서는 ‘Check_IO’ 란 이름을 사용했습니다.





그림 2.13 새 폴더 입력을 입력 받는 대화상자



(10)앞서 설명한 방법대로 래더 파일을 2개 더 만들어 봅니다.

(이 예에서는 ‘S41_Check_Hand.lad’, ‘S41_Check_Supplier.lad’란 이름을 사용했습니다.)



(11)새 폴더 이름에 앞서 설명한 방법대로 생성한 래더 파일을 추가해봅니다. 최종적으로 [그림2.14]와 같은 형태가 될 것입니다.





그림 2.14 계층적으로 래더파일이 추가된 모습



(12)팝업 메뉴에서 “이름 바꾸기”를 선택하거나 [F2]키를 눌러 폴더의 이름을 변경할 수도 있습니다.





그림 2.15 폴더 이름 변경



(13)폴더와 래더파일은 계층을 이루면서 계속 하위 노드를 가질 수 있습니다. 주의할 것은 작업창에 폴더를 만든다고 해서, 실제 윈도우OS의 폴더가 만들어지는 것은 아닙니다. 이 폴더들은 HRLadder의 프로젝트 파일이 자체적으로 관리하는 자료 구조일 뿐 입니다.
