6.3. 수동출력

이더넷을 통해 원격으로 Hi5 제어기의 릴레이 값을 설정하는 기능입니다. (Hi4a제어기나 RS-232C는 지원하지 않습니다.) 이 기능을 사용하려면 프로젝트 파일(*.hpp)이 열려있고, ONLINE상태여야 합니다.

도구막대에서 그림 6.16과 같은 수동출력 도구버튼을 클릭합니다.

그림 6.16 수동출력 버튼 클릭

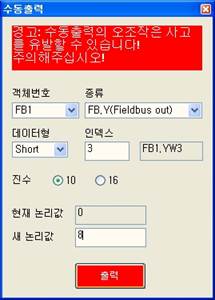

그림 6.17 수동출력 대화상자

객체번호와, 릴레이종류, 데이터형, 인덱스를 입력하면 인덱스의 우측에 릴레이 이름이 표시됩니다. 진수를 선택하면 해당 릴레이의 현재 논리값을 확인할 수 있습니다. 새 논리값에 원하는 값을 입력하고 출력 버튼을 누르면 릴레이 값이 원격 설정됩니다.

표 6‑3 수동출력 대화상자

항목	설명
객체번호	릴레이 종류가 Y인 경우엔 FN 객체번호(1~64), FB.Y인 경우에는 FB 객체번호(1, 3, 5)를 선택합니다. 다른 릴레이 종류인 경우엔 사용되지 않습니다. (비활성화됩니다.)
종류	Y, DO, K, T, C, M, S 등 릴레이 종류를 선택합니다.
데이터형	Bit(1bit), Char(1byte), Short(2byte), Long(4byte) 형 중 하나를 선택합니다.
인덱스	릴레이의 인덱스 번호를 입력합니다.
진수	현재 논리값과 새 논리값을 10진수로 다룰 지, 16진수로 다룰 지 선택합니다.
현재 논리값	릴레이의 현재 값을 표시합니다. (물리값이 아닌 논리값입니다. 즉, 출력의 경우 부논리가 적용되기 이전의 값입니다.)
새 논리값	출력 버튼을 클릭하면 적용할 새로운 값을 입력합니다.
