3.1.2. 메인 화면 구성

3.1.2. 메인 화면 구성

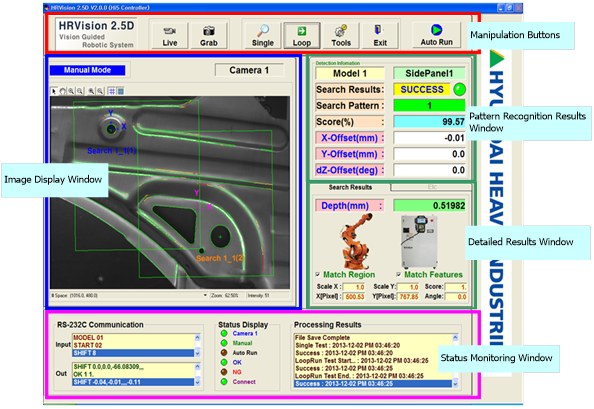

HRVision 2.5D의 화면은 총 6개의 창으로 구성되어 있으며, “Display/Tools”에 따라 2가지 화면으로 표시됩니다. 아래 그림은 검사, 자동운전 수행 시 결과 표시 화면배치를 보여줍니다.







각 창의 주요기능은 아래 표와 같습니다.

Manipulation Buttons	영상획득, 검사, 각종 설정, 자동운전 등 HRVision 2.5D를 조작하기 위한 버튼을 제공합니다.
Image Display Window	현재 라이브로 보고 있거나 획득한 영상을 표시합니다.
Status Monitoring Window	현대 로봇과의 통신내용, 각종 상태 표시, 진행사항등을 표시합니다.
Pattern Recognition Result Window	검사/연속검사, 자동운전 시 검출 결과를 표시합니다.
Detailed Result Window	검사/연속검사, 자동운전 시 검출된 패턴의 상세 결과를 표시합니다.
Setup Window	조작버튼의 “도구” 버튼 클릭 시 나타나며, 영상 처리를 위한 모든 설정을 수행합니다.





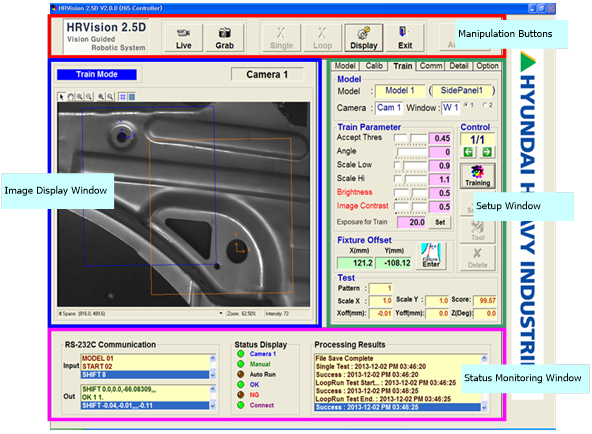

아래 그림은 “Tools” 버튼을 클릭하여 설정모드로 변경된HRVision 2.5D의 화면구성을 보여줍니다. 설정모드는 각종 비전 설정 및 파일 관리를 수행하므로, 로그인을 통과한 후 접근이 가능합니다. 설정창 암호는 HRVision 2.5D의 사용 권리를 구매할 때, 사용자에게 알려드립니다. 사용자는 로그인 후, 설정창의 “Option” 탭에서 암호를 변경하십시오. 상세 내용은 3.7.6. “Option“ 탭을 참조하십시오.



설정모드 화면은 결과 표시 화면에서 결과 출력창이 사라지고 설정창이 추가되어 배치됩니다.

설정 모드에는 “Model”, “Calib”, “Train”, “Comm”,” Detail”, “Option” 등 6개의 모드가 있습니다.
