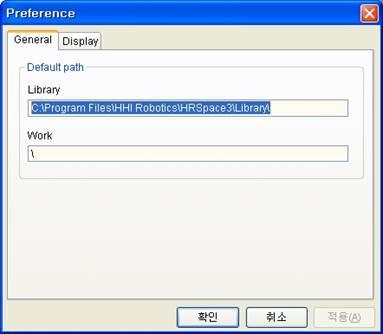

11.1. 선택사항 대화상자

HRSpace3의 각종 선택사항들을 선택사항 대화상자에서 설정할 수 있습니다.

이 설정들은 문서에 저장되는 것이 아니라, 윈도우 레지스트리에 저장됩니다.

n 기본경로 - 라이브러리

팝업메뉴에서 모델 불러오기를 선택했을 때, 기본으로 열리는 폴더의 경로를 설정합니다. 기본적으로 HRSpace3 밑의Library 폴더로 설정되어 있습니다.

n 기본경로 - 작업

사용자의 작업을 저장할 기본 위치입니다.

n 화면표시 - 배경색상

3D화면의 배경색상을 설정합니다.

n 화면표시 – Job 경로

Job 의 스텝과 스텝 사이 직선 경로의 표시방식을 결정합니다. 색상과 굵기, 실선인지 점선인지를 결정할 수 있습니다.

l 표시방식

Hide	스텝간 경로를 표시하지 않습니다.
Selected JOB	사용자가 3D화면이나 트리창에서 클릭하여 선택한 JOB에 대해서만 경로를 표시합니다.
CurrentJOB	현재 프로그램 카운터인 JOB에 대해서만 경로를 표시합니다.
All	모든 로봇의 모든 JOB의 모든 스텝간 경로를 표시하는데, 경우에 따라 가독성이 떨어지고 JOB과 스텝의 수가 너무 많으면 3D 표시가 느려집니다.

n 화면표시 – 스텝

스텝의 표시방식을 결정합니다.

l 표시방식

Hide	스텝을 표시하지 않습니다.
Selected JOB	사용자가 3D화면이나 트리창에서 클릭하여 선택한 JOB에 대해서만 스텝을 표시합니다.
CurrentJOB	현재 프로그램 카운터인 JOB에 대해서만 스텝을 표시합니다.
All	모든 로봇의 모든 JOB의 모든 스텝간 경로를 표시하는데, 경우에 따라 가독성이 떨어지고 JOB과 스텝의 수가 너무 많으면 3D 표시가 느려집니다.

스텝 스타일을 단색선으로 선택하면 스텝은 화살모양으로 표시됩니다. 이 때, 위치와 방향은 아래와 같습니다.
