1.5. BD525 보드 외형

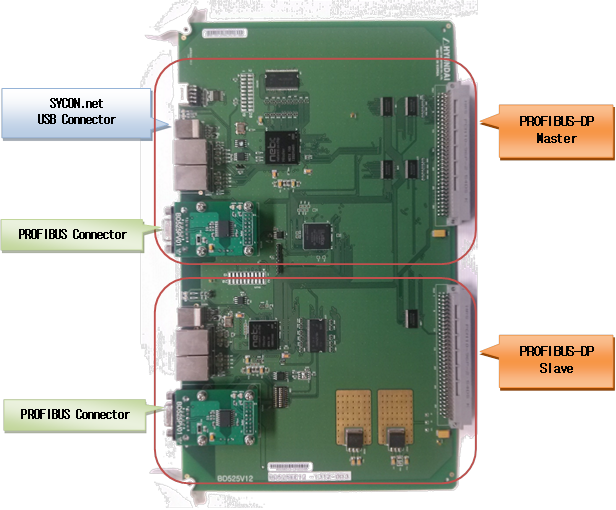

그림 1.2 BD525 통신 보드

BD525 PROFIBUS-DP 통신 보드는 마스터 1채널, 슬레이브 1채널을 지원합니다. 그러나 생산 시 필요에 따라서 마스터 채널 또는 슬레이브 채널만 조립되어 공급될 수 있습니다.

PROFIBUS-DP마스터의 경우 네트워크 설정을 위해 별도의 Configuration 소프트웨어인 SYCON.net이 필요한데 SYCON.net과 BD525 보드는 USB 로 연결됩니다.

PROFIBUS-DP 슬레이브는 별도의 소프트웨어가 필요 없으며 티치펜던트를 통해 스테이션 번호, 입출력 데이터 크기 등을 설정합니다.

1.5. BD525 보드 외형​
