1.2. PROFINET IO 개요

1.2. PROFINET IO 개요



PROFINET IO는 PROFIBUS-DP와 산업용 이더넷으로부터 진보적으로 발전된 이더넷 기반의 개방형 산업용 통신 프로토콜로 데이터 교환을 위해 Provider/Consumer 모델을 따르고 있으며, IO-Controller, IO-Device, IO-Supervisor 세 가지 클래스의 제품 군으로 구분될 수 있습니다.

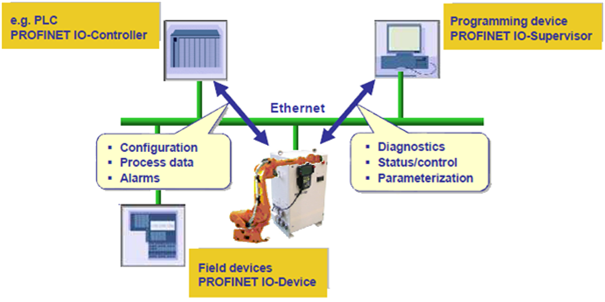

그림 1.1 PROFINET IO 통신 연결







(1)  IO-Controller

기존 PROFIBUS-DP Class1 Master에 해당하는 제품으로 PLC와 같이 자동화 프로그램이 동작하는 제품입니다. IO-Controller는 자신에게 설정된 IO-Device들에게 출력 데이터를 공급하고 IO-Device 들로부터 입력 데이터를 소비합니다.



(2)  IO-Device

기존 PROFIBUS-DP Slave에 해당하는 제품으로 PLC와 같은 IO-Controller에 PROFINET IO를 통해 연결됩니다. IO-Device는 IO-Controller에 입력 데이터를 제공하고 출력 데이터를 소비하는 역할을 합니다.



(3)  IO-Supervisor

기존 PROFIBUS-DP에서 Class 2 Master에 해당하는 제품으로 네트워크 구성 및 진단을 목적으로 한 프로그래밍 장치, PC, HMI등이 해당됩니다.
