2.2. 통신 케이블

2.2. 통신 케이블



BD525 PROFINET IO 보드의 네트워크 연결을 위해서는 CAT5 이상의 케이블과 RJ45 커넥터를 이용해 허브, 스위치, 다른 PROFINET IO기기와 연결이 가능하며 이때 BD525 보드가Auto Crossover 기능을 지원하므로 Direct 또는 Crossover 연결 모두 가능합니다.



n 허브 또는 스위치(Switch)에 연결할 경우

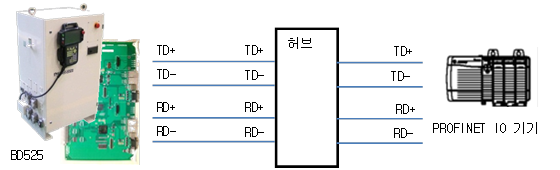

그림 2.2 Direct 케이블 연결

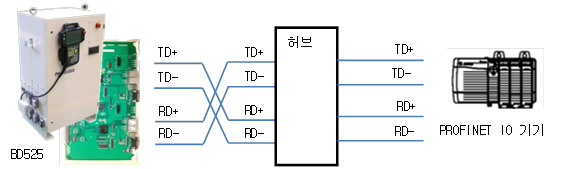

그림 2.3 Crossover 케이블 연결





n PROFINET IO 기기에 직접 연결할 경우

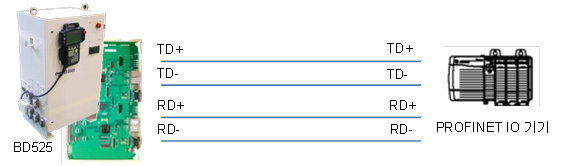

그림 2.4 Direct 케이블 연결





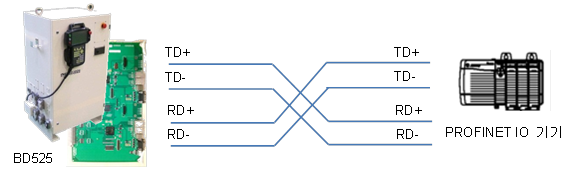

그림 2.5 Direct 케이블 연결





잡음 여유도(Noise Immunity) 향상을 위해 STP(Shielded Twisted Pair) 케이블 사용을 권장하며 케이블 배선에 대한 보다 상세한 내용은 PNO의 설치 안내서를 참조하시기 바랍니다
