4.2. PROFINET IO 네트워크 구성

4.2. PROFINET IO 네트워크 구성



BD525 PROFINET IO-Controller의 네트워크를 구성하기 위해서는 다음 절차를 수행하십시오. 보다 상세한 내용은 SYCON.net 매뉴얼을 참조해 주시기 바랍니다.

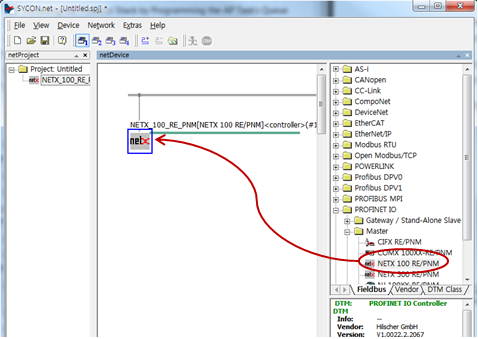

(1)  PROFINET IO-Controller NETX 100 RE/PNM 삽입

SYCON.net의 『Device Catalog』창에서 “NETX 100 RE/PNM”를 드래그 앤 드롭(Drag & Drop)으로 [network view]의 라인에 끌어 놓습니다.





(2)  SYCON.net에 PROFINET IO-Device GSDML 파일 등록

*[Network > Import Device Description]* 실행하여 PROFINET IO-Controller에 연결하고자 하는 PROFINET IO-Device의 GSDML 파일을 등록해SYCON.net의 [Device catalog]에 추가합니다.



(3)  Device Catalog 다시 로드

*[Network > Device Catalog]* 실행 후 『Reload Catalog』 버튼을 클릭 하여 새롭게 등록된 어댑터가 나타나도록SYCON.net의 [Device Catalog]를 다시 로드 합니다.

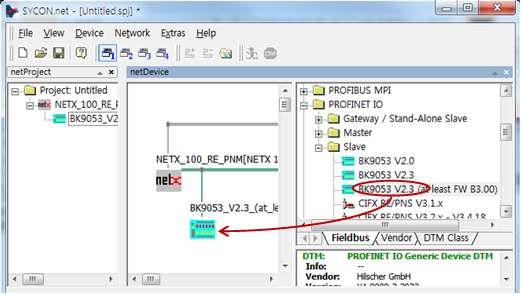

(4)  PROFINET IO-Device 삽입

SYCON.net의 [Device catalog]창에서 BD525에 연결하고자 하는PROFINET IO-Device를 드래그 앤 드롭(Drag & Drop) 하여[network view]의 버스에 연결합니다.

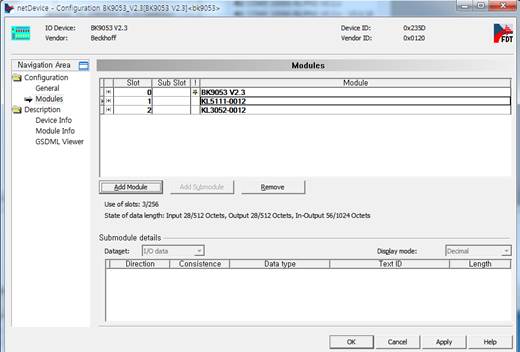

(5)  PROFINET IO-Device 모듈 설정

BD525에 연결될 PROFINET IO-Device 모듈 아이콘을 더블 클릭하여 모듈 구성을 설정합니다. netDevice의 왼쪽 Configuration의 『Modules』 항목을 클릭한 후 “Add Module” 버튼을 클릭하여 모듈을 추가합니다.





(6)  PROFINET IO-Controller (NETX 100 RE/PNM) 설정

NETX 100 RE/PNM 아이콘을 더블 클릭하여 다음 항목들을 설정합니다.

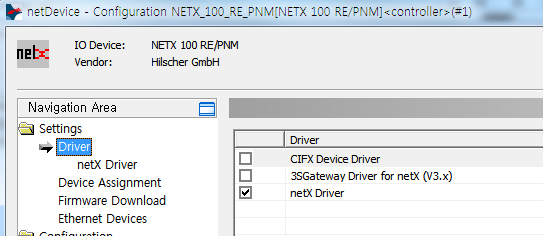

①   *[Settings > Driver]*를 선택하여 [netX Driver]를 선택한 후 “Apply” 버튼을 클릭합니다. ([netX Driver] 체크 박스 체크 후 “Apply”버튼 클릭)

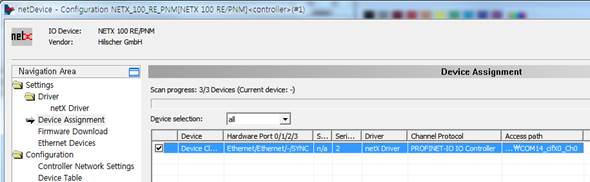

②   *[Settings > Device Assignment]* 선택하여 스캐너 장치를 선택한 후 “Apply” 버튼을 클릭합니다. PROFINET IO-Controller가 나타나지 않을 경우 [Device selection]을 “all”로 변경한 후 “Scan” 버튼을 클릭하시기 바랍니다.

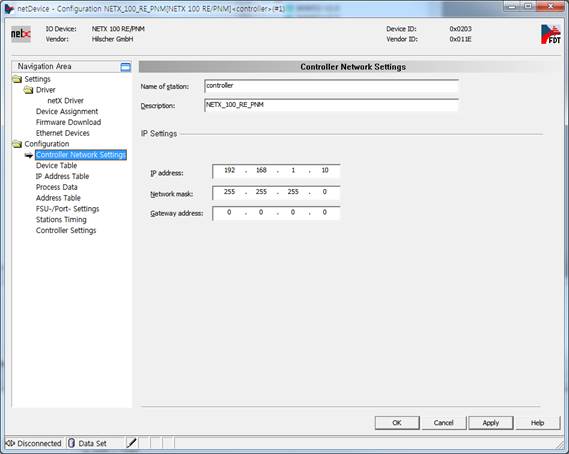

③   *[Configuration > Network Settings]* 를 선택하여 PROFINET IO-Controller의 IP주소등 네트워크 정보를 설정한 후 “Apply” 버튼을 클립 합니다.

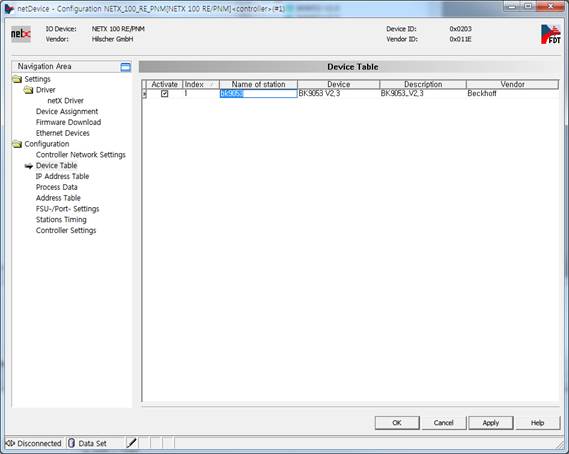

④   *[Configuration > Device Table]*를 선택하여 [Name of station]을 설정한 후 “Apply” 버튼을 클릭합니다.

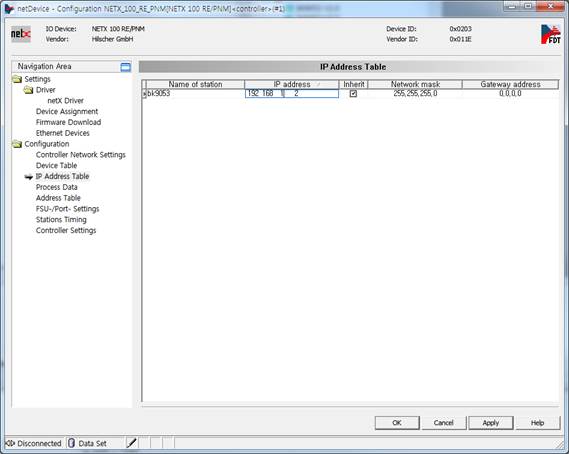

⑤   *[Configuration > IP Address Table]*를 선택하여 IP를 설정한 후 “Apply” 버튼을 클릭합니다.

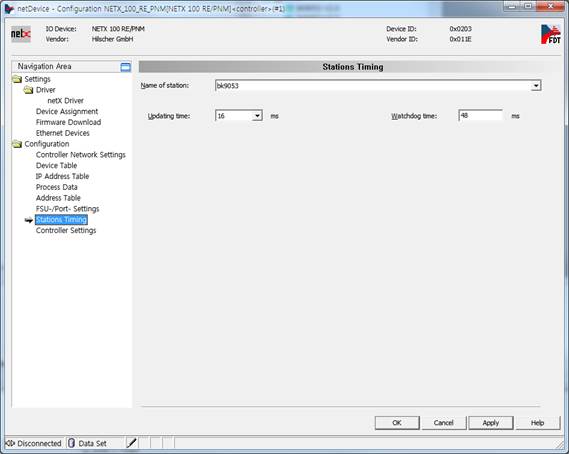

⑥   *[Configuration > Station Timing]*를 선택하여 IO 스캔 타임을 설정한 후“Apply” 버튼을 클릭합니다.







(7)  PROFINET IO-Controller (NETX 100 RE/PNM) 설정

*Device > Download*  메뉴를 클릭하여 지금까지 설정한 정보를 다운로드 합니다.
