용접건의 수동 개폐, 가압 동작을 위한 절차는 다음과 같습니다.



(1)  수동모드를 확인합니다. 서보건인 경우는 서보건축을 구동하기 위해 운전준비를 투입합니다.



(2)  수동 개폐 또는 가압 동작을 위한 건번호를 선택합니다. 건번호를 선택하는 방법은 다음과 같습니다.

단독건	용접건 체인지용	R358 (용접건 접속/분리)
	용접건 체인지용 아님	R210 (용접건 선택)
멀티건		R214 (동시용접건 선택)



(3)  다음의 [사용자]키가 등록되어 있는지 확인합니다.

서보건		공압건
수동개폐	수동가압	수동개폐	수동가압
			[GUN]키 (키패드로 제공)



(4)  “[SHIFT]와 [사용자]”키를 동시에 누르면 다음의 동작을 수행합니다. 멀티건이 선택된 경우 모든 건이 동일하게 동작합니다.

서보건	공압건
	수동개폐	수동가압
	공압건 개폐 (X1 ~ X4) 할당신호 출력	용접실행 (W1 ~W4) 할당신호 출력   용접조건 (W1~W4) 할당신호 출력



서보건인 경우 수동개폐, 가압 동작시 다음과 같은 특징들을 갖습니다.



l 대개방 스트로크, 소개방 스트로크, 가압력이 설정치에 도달한 위치에서 자동으로 정지합니다.



l 이동속도는 『[F7]: 조건설정』의 『2: 스텝 전/후진시 최고속』입니다.



l 설정한 가압력이 작은 경우에는 조작을 하여도 움직이지 않는 경우가 있으므로 충분한 가압력을 설정하여 주십시오. (R211: 가압력 설정)

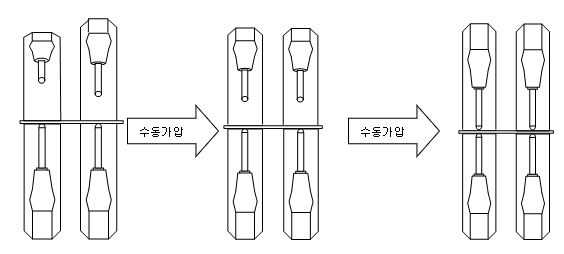

l 멀티건에서 두 건의 이동 거리가 다를 경우 먼저 도달한 건은 정지하고 나머지 건은 남은 거리만큼 더 이동한 후 정지합니다.
