2.1.1. 특성정보 가져오기

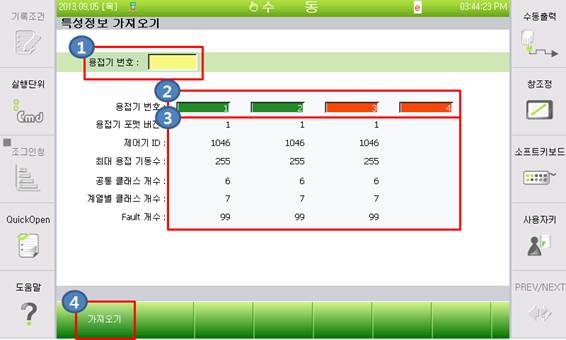

그림 2.1 특성 정보 가져오기

특성정보는 조웰 용접기 인터페이스 기능을 사용하기 위해 사전에 반드시 준비되어야 하는 데이터입니다. 용접기 설정 데이터의 구조, 메뉴의 구성 등을 담고 있으며, 조웰 용접기 인터페이스의 모든 기능에서 특성정보를 요구합니다.

그림 2.1의 화면에서 보이는 각 부분의 기능은 다음과 같습니다.

① 특성정보를 가져올 용접기의 번호를 입력합니다.

② 용접기의 ON/OFF-LINE 상태를 나타내며, 녹색은 ON-LINE, 붉은색은OFF-LINE을 의미합니다.

③ 저장되어 있는 특성정보를 사용하여 현재 용접기와 관련된 특성을 보여줍니다. 이전에 다운로드 받은 적이 있는 경우, 용접기가 OFF-LINE일 경우에도 특성 정보가 나타납니다.

④ ①에 입력된 용접기의 특성 정보를 제어기로 가져옵니다. 정상적으로 완료되면,특성 정보가 저장되었습니다. 라는 메시지 창이 나타납니다.
