4.5. 데이터 주석



산술변수 및 내장 PLC의 각 릴레이에 대해 주석을 붙일 수 있습니다. 설정된 주석은 각종 데이터 모니터링 창에 표시되며, *Resident Flash*datacmt.txt 파일로 저장됩니다. 이 파일은 HRLadder의 『릴레이설명 가져오기』/『릴레이설명 내보내기』 기능의 파일형식과 호환됩니다.

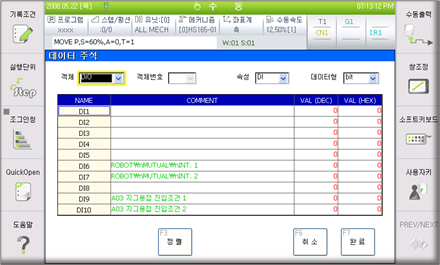

(1)  『[F1]: 서비스』 → 『4: 데이터 주석』 선택합니다.





(2)  노란색 사각형 표시는 현재 키패드 조작의 포커스를 갖고 있는 컨트롤이 어떤 것인지를 나타내고 있습니다. 화살표키를 누르면 이 포커스를 다른 컨트롤로 이동시킬 수 있습니다.

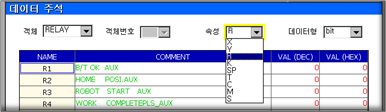

(3)  화면 상단의 드롭다운 리스트에 포커스를 두고 [ENTER]키를 누르면, 선택할 수 있는 항목들이 표시됩니다. 먼저, 객체와 객체번호를 선택하고, 속성으로 세부항목을 선택하십시오.





(4) 데이터형 드롭다운 리스트를 조정하여 표시방식을 변경할 수 있습니다.

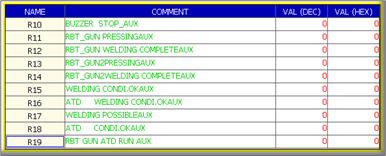

(5) 주석 표에 포커스가 있을 때, 화살표키 [Ý][ß]는 누르면 다른 릴레이로 커서를 이동할 수 있습니다. [SHIFT]+ [Ý][ß]를 누르면 빠르게 이동합니다.





(6) 이름 열에 릴레이번호를 입력하고 [ENTER]키를 누르면 해당 릴레이로 즉시 이동합니다.

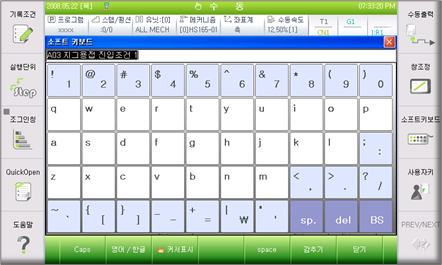

(7) 주석 열에서 [소프트키보드]키를 누르면 주석을 편집할 수 있습니다.





(8) 『[F3]: 정렬』키를 누르면, 데이터 주석 전체를 적절한 순서로 정렬합니다. 정렬작업은 경우에 따라 시간이 오래 걸릴 수 있음을 유의하십시오. 데이터 주석들은 본래 정렬된 형태로 표시되기 때문에 정렬 작업을 매번 할 필요는 없습니다. 미정렬된 datacmt.txt파일을 외부에서 가져왔고, 이를 정렬하여 다시 저장하고자 하는 경우에만 한 번 수행해주면 됩니다.
