9.1. 기능요약

9.1. 기능요약



아크용접 작업 프로그램을 티칭할 경우 전압, 전류 등 용접 관련 조건뿐만 아니라 위빙과 Retry/Restart, 용접기의 특성 등 아크 전용 기능의 세부적인 설정이 필요합니다. 또한 기본적으로 스텝이나 보조점의 위치를 확인할 경우도 있습니다. 이러한 조건설정과 위치확인을 한 번의 키 조작으로 쉽고 빠르게 편집할 수 있도록 하는 기능이 Quick Open 기능입니다.



예를 들어, Arc On 기능을 하는 ARCON 명령문에 커서가 있을 때 [Quick Open]키를 누르면 용접시작조건 중 현재 명령문에서 사용하는 조건번호의 내용이 표시됩니다. 이 화면에서 용접시작조건의 세부내용을 확인하거나 변경할 수 있습니다. 또한 해당 조건파일과 연관된 다른 조건파일이 있을 경우 그곳으로 바로 이동할 수 있습니다. 즉, 특정 명령문과 관련된 조건파일이나 스텝 위치 등 세부 연관 내용을 쉽고 빠르게 확인, 변경하는 기능입니다.

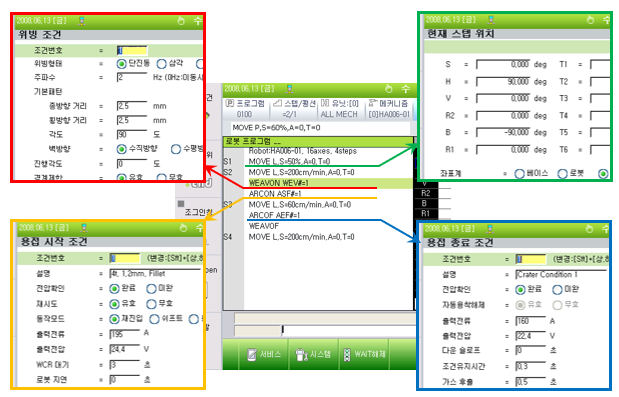

그림 9.1 [Quick Open] 기능



특정 명령문에서 [Quick Open] 키를 누르면 관련 파일이나 상세 내용을 화면에 표시합니다. 저장 후 종료 시는 『[F7]: 기록』키를, 변경 않고 종료 시는 [ESC]키를 누릅니다.



표 9‑1 명령문에서 [Quick Open]키를 누를 때 나타나는 내용

명령문	파일, 내용	상세 내용
MOVE	스텝위치	현재스텝위치 or 전역포즈변수 X Y Z(mm)   Rx Ry Rz(deg) T1~T10 유닛, 좌표계, 로봇 Configuration
REFP	참조위치
CALL	호출되는 Program	해당 program을 open하여 내용을 확인하거나 편집할 수 있습니다.
JMPP
대입문	변수 확인 및 변경	대입문의 변수 유형에 따라 해당 변수를 모니터링하고 값을 변경할 수 있습니다. V%, V!, V$, P, R, LV%, LV!, LV$, LP, LR, 시스템변수 등
ARCON ASF#=	용접개시조건 파일 용접보조조건 파일 용접기 특성 파일	l  용접개시조건 조건번호, 설명, 전압확인, RETRY유무, 동작모드, 전류, 전압, WCR 입력대기 유무, 대기(지연)시간 l  용접보조조건 -RETRY  : 횟수, RETRACT시간, 후퇴/용접선 이동 량,           쉬프트이동량, 속도, 전류, 전압 -RESTART: 횟수, 중첩 량, 속도, 전류, 전압, overlap 조건설정 l  용접기특성 용접기번호, 명칭, 설명, 전원, 설정, 와이어직경, 돌출길이, 용착검출시간, arc off 검출시간 - 전류특성 : 극성, 지령치(V), 측정치(A), 보정치 - 전압특성 : 극성, 지령치(V), 측정치(V,%), 보정치
ARCOF AEF#=	용접종료조건 파일 용접보조조건 파일 용접기특성 파일	l  용접종료조건 파일 조건번호, 전압확인, 설명, 자동용착해제, 전류, 전압, 조건유지시간, 가스유지시간 l  용접보조조건 파일 자동용착해제: 횟수, 전류, 전압, 지연시간
WEAVON WEV#=	위빙 조건	l  위빙조건 파일 조건번호, 위빙형태, 주파수, 기본패턴, 진행각도, 이동시간, 타이머
