5.1.1. 개요
5.1.1. 개요
범용 DIO보드를 사용하여 각종 장치들과 디지털 입출력 포트를 통하여 연계 또는 구성이 가능합니다. 기본적인 보드의 사양은 다음과 같습니다.
n 디지털입력(포토커플러 형) 32 점 (4 포트)
n (+/-)양방향 디지털출력(포토MOS형) 32 점 (4 포트)
n 1Mbps CAN통신
n 릴레이접점 필요시 릴레이보드 장착 가능

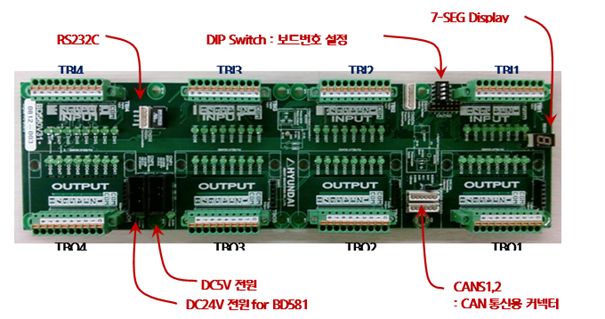

그림5.1 범용IO 보드(BD580)
범용 DIO보드를 사용하여 각종 장치들과 디지털 입출력 포트를 통하여 연계 또는 구성이 가능합니다. 기본적인 보드의 사양은 다음과 같습니다.
n 디지털입력(포토커플러 형) 32 점 (4 포트)
n (+/-)양방향 디지털출력(포토MOS형) 32 점 (4 포트)
n 1Mbps CAN통신
n 릴레이접점 필요시 릴레이보드 장착 가능
그림5.1 범용IO 보드(BD580)
