5.4.2.3. CAN통신용 커넥터 CANS1, CANS2

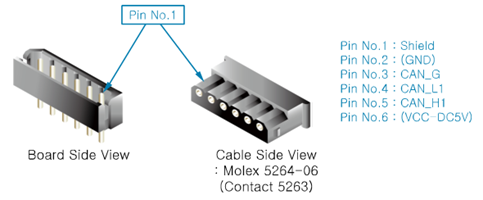

그림 5.23 CC-LINK보드(BD570)의 CAN 커넥터 연결방법

CAN통신용 커넥터는 아래의 표와 같은 핀사양으로 동일한 커넥터가 2 개 설치되어 있습니다.

이것은 CAN통신이 데이지체인방식으로 케이블을 구성하기 때문입니다. 따라서, 어느 쪽의 커넥터에 접속해도 운용상에 문제는 없습니다.

보드가 CAN 통신계통의 종단에 설치되었을 경우에는 다음의 설정방법에 따라 종단처리합니다.

표5-9 CC-LINK보드(BD570)의 CAN통신 종단처리 방법
