5.9.1. 개요

아날로그/아크 IF보드는 외부장치와의 연결시 필요한 아날로그 입출력과 디지털입출력을 제공합니다. 기본적인 보드의 사양은 다음과 같습니다.

n 디지털입력 8점

n 디지털출력 8점 (포토MOS형)

n 아날로그 입력 8점 (12비트 해상도)

n 아날로그 출력 8점 (12비트 해상도)

n 아날로그 스틱체크 기능

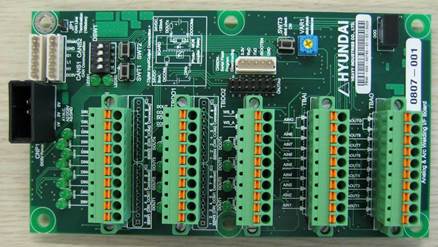

그림5.56 아날로그/아크 IF보드(BD584)

보드의 크기는 86mm(L) x 156mm(H)이며 다음 그림과 같이 여러가지 기능들이 내장되어 있습니다.

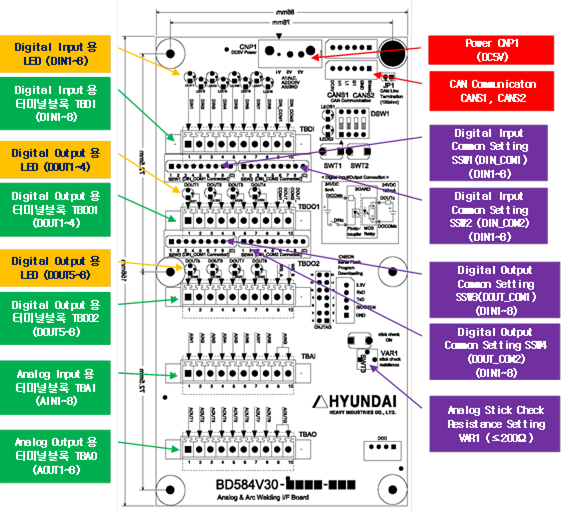

그림5.57 아날로그/아크 IF보드(BD584)의 배치
