1.2.1. Arc용접 용도 설정

(1) 로봇의 종류에 따라 Arc용접기능이 활성화 되어있지 않는 경우가 있습니다. 이때는 다음의 과정에 따라 Arc용접기능을 설정하십시오. (Arc용접 기능 설정은 엔지니어 권한이 필요합니다.)

(2) 수동모드에서 『[F2]:시스템』 → 『5: 초기화』 → 『3: 용도설정』을 누르면 [그림 1-7]과 같이 로봇의 용도, 사용하고자 하는 용접기, 사용자키 및 입출력신호 할당을 설정할 수 있는 대화상자가 나타납니다.

(3) Arc 용접은 사용하는 용접기와의 인터페이스 방식에 따라서 아날로그 방식과 디지털 방식으로 나누어집니다.

(4) [그림 1.7]은 Arc 용접 설정을 디지털, Megmeet용접기로 한 경우입니다.

이 화면에서 『[F1]: 용접기』를 누르면 사용하고자 하는 용접기의 조건을 설정하는 대화상자로 진입합니다

(5) 용접기 특성 파일의 자세한 설정은 [4장 Arc용접기 설정]을 참고하시기 바랍니다.

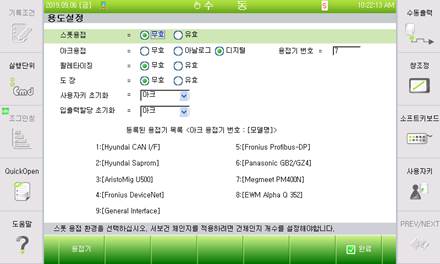

그림 1.7 용도설정 대화상자
