6.1.4. 기본 패턴

6.1.4. 기본 패턴



다음 그림에서의 각 요소를 설정합니다.

                           (1)벽방향: 수직방향                                        (2)벽방향: 수평방향





(3) 벽방향: 토치자세기준



그림 6.3 벽방향에 따른 위빙 요소





(1)    좌방향 거리

좌(벽)방향(左각장)의 거리를 설정합니다.



(2)    우방향 거리

우방향(右각장)의 거리를 설정합니다.



(3)    각도

그림 6.2와 같이 좌(벽)방향과 우방향의 각도를 설정합니다. 각도는 좌(벽)방향에서부터 우방향까지로 나타냅니다. 단, REFP 4를 사용할 경우 이 각도는 무시됩니다.



(4)    벽방향 ([그림 6.3] 참고)

좌(벽)방향을 수직(그림(1), 수평(그림(2), 토치자세기준(그림(3) 중 어느 것으로 할 것인지 설정합니다. 일반적으로 좌(벽)방향은 수직방향으로 사용하며 수평방향은 평면상에서 각도가 180도인 위빙에 주로 사용합니다. 토치자세기준 위빙의 좌(벽)방향은 위빙 진행방향(그림 (3)의 진행방향은 나오는 방향, ⊙)을 기준으로 반시계방향으로 설정됩니다. 토치자세기준 위빙의 경우 모든 좌(벽)방향에 대한 대응이 가능하고 위빙 진행 중 좌(벽)방향이 바뀌는 경우에도 대응할 수 있습니다.



(5)    옵셋각도([그림 6.3] 참고)

벽방향을 토치자세기준으로 설정한 경우 위빙면을 위빙 진행방향(그림 (3)의 진행방향은 나오는 방향, ⊙) 기준으로 회전하는 각도를 설정합니다. 0도 설정 시 좌(벽)방향과 우방향의 각도를 이등분합니다.

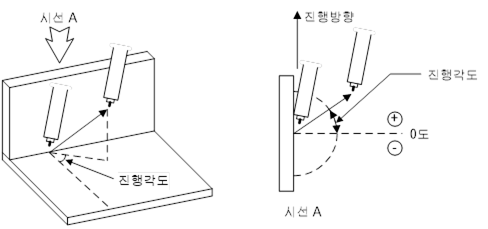

(6)    진행 각도



용접선에 대한 위빙 진동 방향의 각도입니다. 설정 가능한 범위는 -90.0 ~ 90.0도입니다. 0도 설정 시 용접선과 직각으로 위빙이 동작합니다.





그림 6.4 위빙 진행 각도

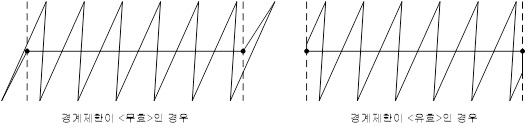

(7)    경계제한



진행각도가 0도가 아닌 위빙은 위빙 구간의 시작 밑 끝 부분에서 구간 경계를 넘어가는 경우가 발생할 수 있습니다. 경계제한 설정으로 구간 경계를 제한하여 구간 경계를 넘어가지 않게 위빙 동작을 수행할 것인지 제한 없이 위빙 동작을 수행할 것인지를 설정합니다.
