필드버스(Fieldbus)는 공장에서의 센서나 버튼, 모터 드라이버, 조작 인터페이스 등의 장치를 PLC(Programmeble Logic Controller)와 단일 케이블로 연결하여 동작시키기 위한 개방화된 산업표준입니다.



필드버스는 전체 네트워크의 상태를 중앙에서 모니터링 하거나 재구성하는 등의 지능적인 서비스를 제공합니다. 예를 들면 센서나 스위치에 대해, 단순한 ON/OFF만이 아닌 좀 더 상세한 정보(동작 모드 설정, 센서 불량여부 등)를 주고받을 수 있는 이점이 있습니다.



필드버스는 단일 케이블을 사용하므로 배선에 드는 시간과 비용이 절감되며, 배선구성이 간단해져 유지보수도 유리합니다. 또한 이더넷(Ethernet)과 같은 비결정적 응답(non-deterministic response) 특성의 프로토콜과는 달리, 데이터 응답속도가 보장되어 있어, 임계시간 특성이 중요한 산업용도를 만족합니다.

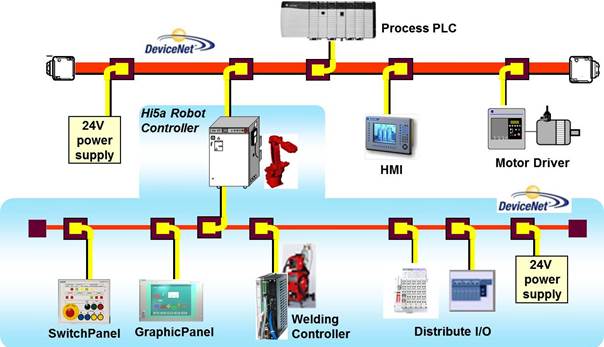

그림 1.1 필드버스 구성도





1개의 필드버스 네트워크에는 1개의 마스터(master)장치와 다수의 슬레이브(slave)장치가 연결됩니다. 마스터 장치는 네트워크 전체를 검색/관리하고 슬레이브 장치들과 데이터를 교환합니다. 일반적으로 PLC는 마스터 장치이고, 그 외의 센서나 버튼, 제어기 등이 슬레이브 장치입니다.
