4.3. Ethernet/IP 스캐너 설정

4.3. Ethernet/IP 스캐너 설정



Ethernet/IP 스캐너를 사용하기 위한 티치펜던트 설정은 다음 절차를 따라 주시기 바랍니다.



(1) 『[F2]: 시스템』 → 『2: 제어 파라미터』 → 『2: 입출력 신호 설정』 → 『14:리얼타임 이더넷 설정과 진단』 항목을 선택합니다.





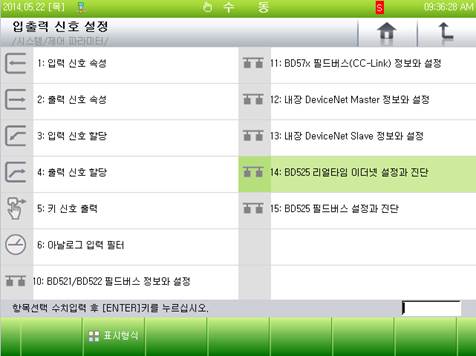

그림 4.2 리얼타임 이더넷 설정과 진단 메뉴







(2) Ethernet/IP 스캐너는 1번 채널에 해당하므로 『[F3]: 전화면』 또는 『[F4]: 다음화면』 키를 사용해 1번 채널로 이동해 장치 타임에 “Ethernet/IP Scanner”로 표시되는지 확인하시기 바랍니다.





그림 4.3 Ethernet/IP 스캐너 설정 화면





(3) 통신 에러 시 입력 옵션을 선택할 수 있습니다. Ethernet/IP통신 에러 발생시 입력 데이터(FB1.X)의 처리 옵션으로 Clear로 설정하게 되면 통신 에러 발생시 0으로 모든 입력 데이터가 클리어 되며, 반대로 Hold로 설정하게 되면 통신 에러 발생시 마지막 유효한 값을 유지 하게 됩니다.



(4) Ethernet/IP 스캐너 기능을 사용하기 위해 기능을 On에 위치시킨 후 적용 또는 완료 버튼을 클릭합니다.
