4.1. 가스스프링 압력 검사 이력 그래프

4.1. 가스스프링 압력 검사 이력 그래프

* 해당 기능은 V40.20-00 이후 지원 됩니다.



(1)   [F1 : 서비스] → [7: 시스템 진단] → [4: 시스템 고장진단 이력 그래프] ] → [3: 가스스프링 압력 검사 이력 그래프]로 진입하면 아래와 같이 가스스프링 압력 검사 이력 그래프 화면으로 이동 합니다.

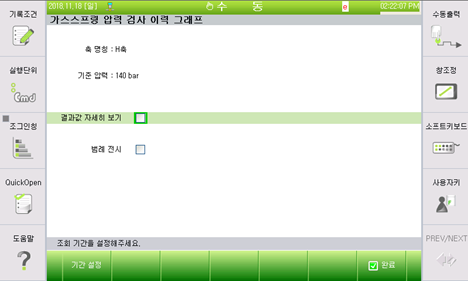

그림 4.1 가스스프링 압력 검사 이력 그래프 초기 화면



(2)   해당 화면에서 조회 기간을 설정해야 그래프가 표출됩니다.

F1 또는 기간 설정 버튼을 클릭하면, 아래 그림과 같이 팝업 창이 뜨며, 조회 할 기간을 설정 할 수 있습니다.



그림 4.2 기간 설정 팝업 전시 화면





(3)   팝업창 초기에는 저장되어있는 데이터의 첫 날짜와 마지막 날짜가 자동으로 기입되어 있습니다. 조회를 원하는 시작 날짜와 종료 날짜를 수정하여 적용하기 버튼을 누르면, 아래와 그림과 같이 해당 날짜의 데이터를 불러오며, 하단의 가이드 메시지에 현재 그래프의 정보를 알려줍니다.

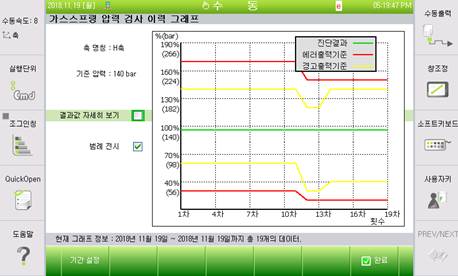

그림 4.3 가스스프링 압력 검사 이력 그래프 기간 설정 성공 초기 화면



가스스프링 압력 검사 이력 그래프는 에러 출력 기준과 경고 출력 기준이 최대값과 최소값, 두 개의 선으로 전시됩니다.

그래프 왼쪽의 결과값 자세히 보기, 범례 전시 선택 여부에 따라 전시되는 그래프가 달라지며, 원하는 그래프로 조정하여 볼 수 있습니다.
