5.2. 광학기기 설치

카메라, 조명을 설치하십시오.

3장의 카메라 설정 절차에 따라 방화벽 해제, 네트워크 어뎁터 설정, 카메라 IP 설정을 수행합니다. 카메라 설정 후 “HRVision-OCR”를 실행하면 다음과 같은 스플래시 화면이 생성되면서“HRVision-OCR”이 실행됩니다.

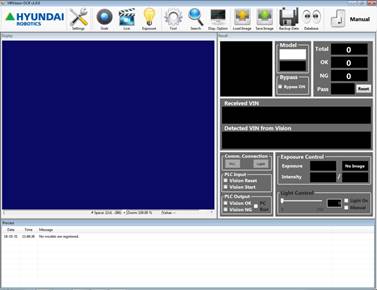

초기 실행 화면은 카메라 타입이 설정되어 있지 않아, 영상이 정상적으로 획득되지 않을 수도 있습니다. “Setting” 메뉴로 들어가서 카메라 타입을 확인합니다.

“Settings”과 “Tool”등 설정 메뉴로 진입하려면 비밀번호를 입력해야 합니다.

초기 비밀번호는 공급자에게 문의하시기 바랍니다.

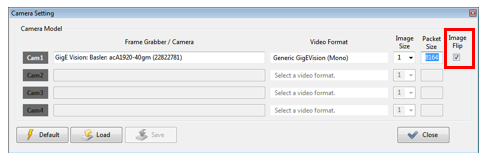

“Settings → Camera”을 클릭하면 다음의 다이얼로그가 생성됩니다. 공정의 환경에 맞게 카메라 타입을 설정한 후 저장하십시오.

카메라가 180°반전되어 설치되어 있을 경우, Image Flip 체크박스를 클릭하면 180°회전된 영상을 획득할 수 있습니다.

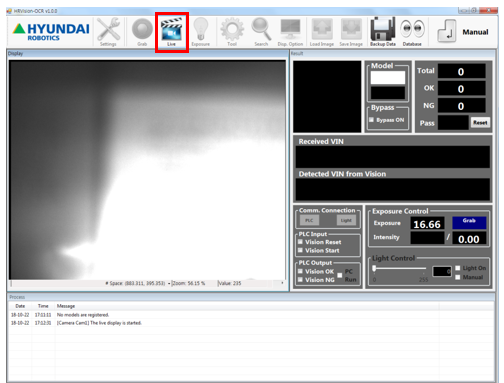

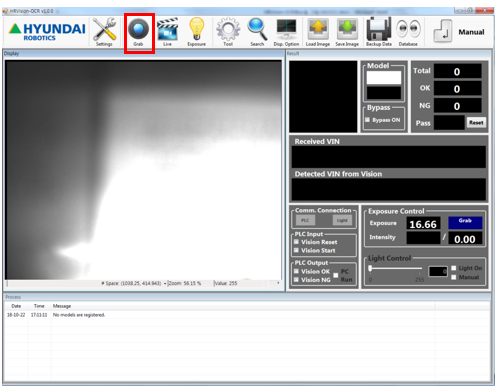

조작버튼의 [Grab], [Live]버튼을 클릭하여 영상이 정상적으로 획득되는지 확인하십시오.

[Live] 버튼을 클릭하면, 다른 버튼들은 비활성화 됩니다. 연속영상 확인이 완료되면, 다시 [Live]버튼을 클릭하여 연속영상 획득을 종료합니다.

최적의 영상을 획득 할 수 있도록 작업물과 카메라의 거리, 주위 환경을 고려하여 렌즈의 초점 및 조리개를 설정하십시오.

카메라에 유격이 발생하지 않도록 고정하고, 렌즈의 초점 링과 조리개 링도 확인해 주십시오.

비전 설치가 완료된 후, 주변 장비가 동작할 때에도 영상이 제대로 획득되는지 확인 하십시오.

영상에서 노이즈가 발생하면 카메라, 케이블 등의 접속상태 및 절연상태를 확인하십시오.
