1.2. BD525보드 외형

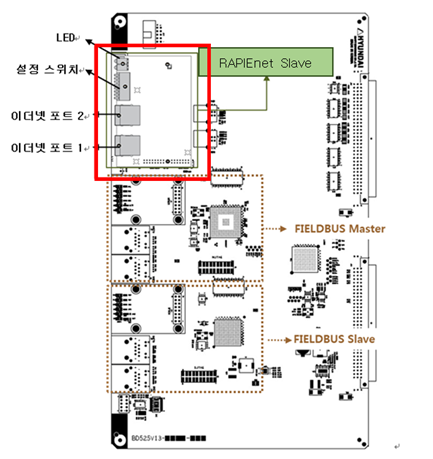

그림 1.1 RAPIEnet통신 보드

BD525 멀티 프로토콜 통신 보드는 RAPIEnet 슬레이브를 포함하여 필드버스 또는 리얼타임 이더넷 마스터, 슬레이브 이렇게 최대 3채널의 산업용 통신을 동시에 지원할 수 있습니다. RAPIEnet외의 다른 필드버스 또는 리얼타임 이더넷에 대해서는 해당 프로토콜의 기능설명서를 참조하시기 바랍니다.

RAPIEnet 슬레이브 통신 보드는 BD525 보드위에 피기백(Piggy-back) 형태로 장착되어 있으며 설정 스위치(Default 세팅 사용), 4개의 LED, 그리고 두 개의 이더넷 포트를 가지고 있습니다.

※ 참고) RAPIEnet슬레이브는 BD525 하드웨어 버전 V1.3 이상에서 지원합니다.

(1) 설정 스위치

설정 스위치로 Station 번호를 설정할 수 있으나 TP에서 Station 번호를 입력하여 세팅하는 것을 기본 사양으로 동작합니다. 따라서, 1~8번 모두 0으로 세팅하여 사용합니다.(설정 스위치를 통하여 Station번호를 설정한 경우 TP에서도 같은 번호를 설정하여 사용할수 있으니 참고 바랍니다.

표 1‑1 설정 스위치

			설명	비고
핀 번호	용도	값
1~8	Station 번호	0	공유 메모리 에 의해 Station번호 설정	변경 시 전원 리셋 후 반영
		1~119	Station 번호
		120 ~	파라미터 에러

(2) LED

표 1‑2 LED 상태

			설명
번호	표시	상태
1	Run	꺼짐	- 전원 꺼짐
		녹색	- 정상 동작
2	SEMA	꺼짐	- 공유 메모리 Semaphore 놓아줌
		녹색	- 공유메모리 Semaphore 회득
3	PRM/Flash ERR	꺼짐	- 파라미터 설정 정상, Flash 이상 없음
		적색	- 파라미터 설정 비정상 또는 Flash 에러
4	ERR	꺼짐	- 정상 동작
		적색	- 자국 비정상, IP 중복국 존재
		적색 점멸	- 링크 에러
