전장모듈은 제어기에 공급되는 각종 전원에 대한 개폐 및 분배를 담당하는 모듈입니다. 다음 그림들은 각종 커넥터들과 퓨즈가 있는 전장모듈의 내외부의 모습을 보여주고 있습니다.

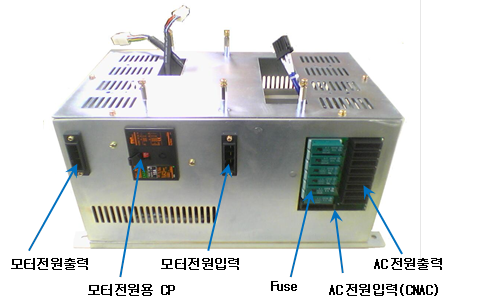

그림 4.57 전장모듈

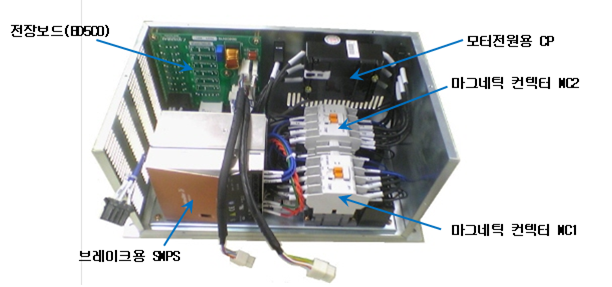

그림 4.58 전장모듈 내부





모터전원용 3상 AC전원의 개폐, 브레이크 전원 생성, 팬 구동 등의 AC제어전원, DC장치의 전원공급을 위한 SMPS전원 등의 분배는 다음 그림의 전원계통도와 같습니다. 각각의 전원에는 회로차단기(CB) 또는 퓨즈가 연결되어 있어 과전류에 대한 부품의 보호를 합니다. 전원을 분배하기 위해서 전선의 사용을 최소화하기 위하여 전장보드(BD5C0)을 사용합니다.

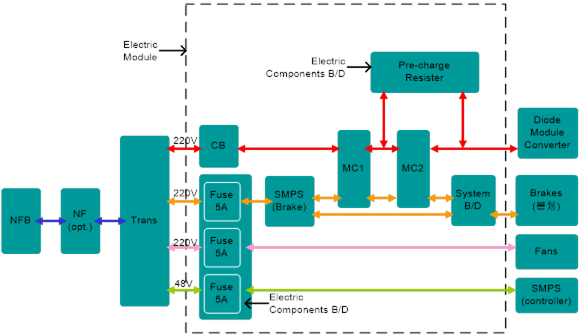

그림 4.59 Hi5 제어기의 전원계통





표 4-62 전장모듈에서 퓨즈의 종류와 용도

명칭	용도	사양
F1, F2	전장제어전원(AC220) 과전류보호용 퓨즈	AC220V 2A
F3, F4	SMPS전원(AC48) 과전류보호용 퓨즈	AC220V 10A
F5, F6	브레이크SMPS전원(AC220) 과전류보호용 퓨즈	AC220V 5A
