6.1.26. 제어기 입력 3상 전압 점검절차

6.1.26. 제어기 입력 3상 전압 점검절차





(1) 제어기에 부착된 명판의 전압과 실제 입력전압을 확인하십시오.

제어기에 실제로 공급되는 전압이 명판에 표기된 전압의 허용 범위 이내인지를 확인하십시오. 입력전압의 허용 범위는 명판에 표기된 값의 10% 이내이고, AC 220V 기준으로 AC 198V 이상이어야 합니다. 아래의 그림은 제어기의 입력전압의 측정방법을 나타낸 것입니다. 측정된 전압이 허용 범위를 벗어나는 경우에는 전원 설비를 점검하여 주십시오.



n Hi5-N 제어기:전면 스위치의 전원라인 측 측정

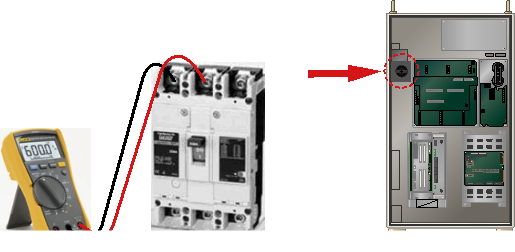

그림 6.123 Hi5-N 제어기의 전원 스위치 위치









1)   Hi5-C1X 제어기: 측면 터미널 블록의 3상 단자 측정

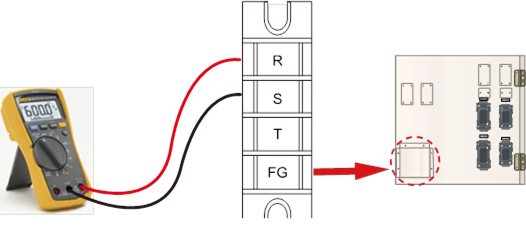

그림 6.124 Hi5-C1X 제어기의 3상 전원 터미널 블록





2)   Hi5-C0X 제어기: 측면 터미널 블록의 3상 단자 측정

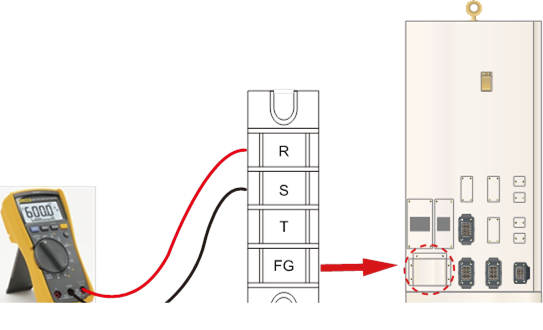

그림 6.125 Hi5-C0X 제어기의 3상 전원 터미널 블록
