6.1.25. 제어기 입력 단상전압 점검절차

(1) 제어기에 부착된 명판의 전압과 실제 입력전압을 확인하십시오.

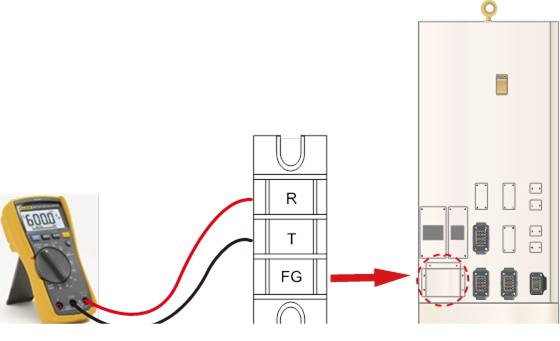

제어기에 실제로 공급되는 전압이 명판에 표기된 전압의 허용 범위 이내인지를 확인하십시오. 입력전압의 허용 범위는 명판에 표기된 값의 10% 이내이고, AC 220V 기준으로 AC 198V 이상이어야 합니다. 아래의 그림은 제어기의 입력전압의 측정방법을 나타낸 것입니다. 측정된 전압이 허용 범위를 벗어나는 경우에는 전원 설비를 점검하여 주십시오.

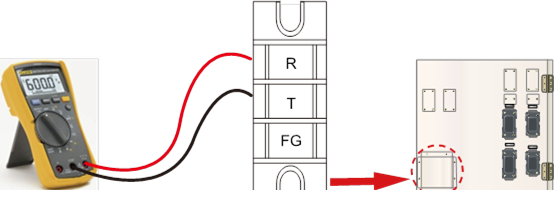

n Hi5-C1X 제어기: 측면 터미널 블록의 단상 단자 측정
