1.6. CC-Link V1.0 전용 스위치(SW 버전 V2.04 이상)
1.6. CC-Link V1.0 전용 스위치(SW 버전 V2.04 이상)
BD570, BD58A 보드의 딥 스위치 설정으로 티치펜던트에서 설정한 CC-Link버전 선택과 무관하게 CC-Link V1.0으로 동작하는 기능입니다. 이는 제어기 메인 소프트웨어가 V31.31.10-00 이하 버전이고 BD570또는 BD58A 보드의 소프트웨어가 V2.04이상인 조합에서 CC-Link V1.0을 적용하고자 할 때 유용합니다.
BD570 보드의 딥 스위치 DSW1 의1번 핀을 ON할 경우 CC-Link V1.0 전용으로 동작합니다. 반대로 DSW1의 1번 핀이 OFF인 경우 티치펜던트에서 설정한 CC-Link 버전으로 동작합니다.
BD570V10 보드의 DSW1는 보드 뒷면에 탑재되어 있으며 BD570V20 보드의 경우 보드 앞면에 위치 하고 있습니다.

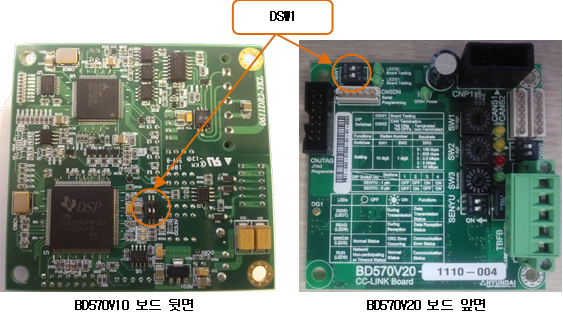

그림 1.4 BD570 보드 DSW1 위치
표 1‑4 BD570 DSW1 설정
스위치 명칭 | CC-Link 버전 | BD570 DSW1 | 그림 | 비고 | |
1 | 2 | ||||
DSW1 | V2.0/V1.0 (선택 가능) | OFF | 미사용 |
| 출하상태 |
V1.0 전용 | ON | 미사용 |
|
| |
BD58A 보드의 딥 스위치 DSW2 의1번 핀을 ON할 경우 티치펜던트에서 설정한CC-Link 버전과 무관하게 CC-Link V1.0 전용으로 동작합니다.

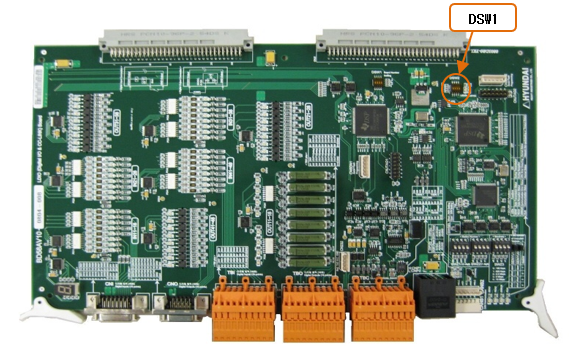

그림 1.5 BD58A 보드 DSW1 위치
표 1‑5 BD58A DSW2 설정
스위치 명칭 | CC-Link 버전 | BD58A DSW2 | 그림 | 비고 | |||
1 | 2 | 3 | 4 | ||||
DSW2 | V2.0/V1.0 (선택 가능) | OFF | 미사용 | 미사용 | 미사용 |
| 출하상태 |
V1.0 전용 | ON | 미사용 | 미사용 | 미사용 |
|
| |
