2.1. BD570V10 보드의 CC-Link 설정

2.1. BD570V10 보드의 CC-Link 설정



BD570V10 보드에는 스테이션 번호와 통신 속도 설정을 위한 3개의 딥 스위치 SW1, SW2, SW3가 있으며 점유 국수(스테이션 개수) 설정을 위한 2개의 점퍼 SENYU0, SENYU1가 있습니다.

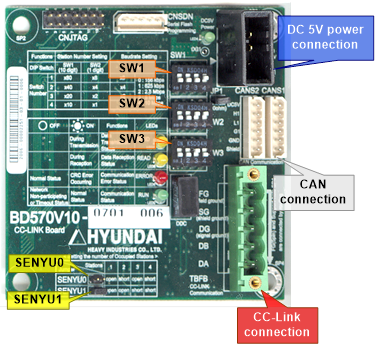

그림 2.1 BD570V10 CC-Link 모듈



스테이션 번호와 통신 속도 설정을 위한 딥 스위치 각각의 기능은 [표 2-1]과 같습니다.



표 2‑1 BD570V10 스테이션 번호 및 통신 속도 설정 스위치

스위치 명	스위치 번호	설명
SW1	1	station 번호 설정(10단위 입력): ´ 80
	2	station 번호 설정(10단위 입력): ´ 40
	3	station 번호 설정(10단위 입력): ´ 20
	4	station 번호 설정(10단위 입력): ´ 10
SW2	1	station 번호 설정(1단위 입력): ´ 8
	2	station 번호 설정(1단위 입력): ´ 4
	3	station 번호 설정(1단위 입력): ´ 2
	4	station 번호 설정(1단위 입력): ´ 1
SW3	1	baudrate 설정: ´ 8
	2	baudrate 설정: ´ 4
	3	baudrate 설정: ´ 2
	4	baudrate 설정: ´ 1



Station 번호는 “1~64”의 범위로 설정 가능합니다.



Baudrate는 “0~4”의 5가지 숫자 중 하나로 설정 가능합니다. 각 숫자에 대한 속도는 [표 2-2]와 같습니다.



표 2‑2 BD570V10 CC-Link 속도 설정

딥 스위치 설정 (2진수)	속도
0 (0000)	156kbps
1 (0001)	625kbps
2 (0010)	2.5Mbps
3 (0011)	5Mbps



예를 들어, 스테이션 번호 13에2.5Mbps의 속도로 설정하고자 한다면, 딥 스위치는 [그림 2.2]와 같이 설정해야 합니다.





그림 2.2 딥 스위치 설정의 예 (스테이션 번호: 13, 속도: 2번)



또한, JP1과 JP2 두 개의 점퍼를 이용하여 스테이션 개수를 조정할 수 있습니다.



표 2‑3 BD570V10 점유 국수(스테이션 수) 설정

SENYU0	SENYU1	스테이션 수
Open	Open	1
Short	Open	2
Open	Short	3
Short	Short	4







그림 2.3 스테이션 개수 설정의 예 (스테이션 개수: 3개)
