2.2. BD570V20 보드의 CC-Link 설정

2.2. BD570V20 보드의 CC-Link 설정

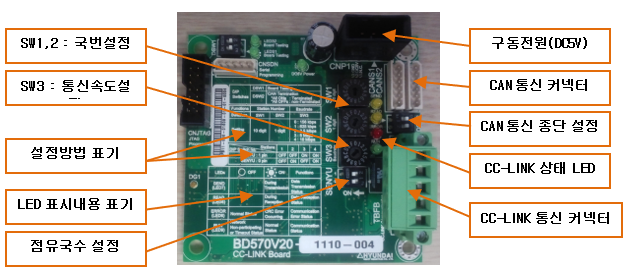

그림 2.4 BD570V20 CC-Link 모듈



BD570V20 CC-Link 필드버스 모듈에는 스테이션 번호와 통신 속도 설정을 위해 3개의 로터리 스위치(SW1, SW2, SW3)가 있으며 점유국수 설정을 위한 딥 스위치가 있습니다.

스테이션 번호와 통신 속도 설정을 위한 스위치 각각의 기능은 [표 2-4]와 같습니다.



표 2‑4 BD570V20 스테이션 번호 및 통신 속도 설정 스위치

스위치 명칭	용도	형태	설정방법	출고시 설정
SW1	국번(10단위)		설정 국번 = (SWZ1 설정값 x 10) + SWZ2 설정값	“0”
SW2	국번(1단위)			“1”
SW3	통신속도		0 : 125 kbps 1 : 625 kbps 2 : 2.5 Mbps 3 : 5.0 Mbps 4 : 10  Mbps	“4”

Station 번호는 “1~64”의 범위로 설정 가능합니다.



통신 속도는 0~4”의 5가지 숫자 중 하나로 설정 가능합니다. 각 숫자에 대한 속도는 [표2-4] 와 같습니다.



또한, SENYU 딥 스위치를 이용하여 스테이션 개수를 조정할 수 있습니다.



표 2‑5 BD570V20 점유 국수(스테이션 수) 설정

스위치 명칭	형태	스위치 번호	점유국수 설정방법				출고 시 설정
			1	2	3	4
SENYU		2 (SENYU1)	OFF	OFF	ON	ON	ON
		1 (SENYU0)	OFF	ON	OFF	ON	ON
