1. 개요

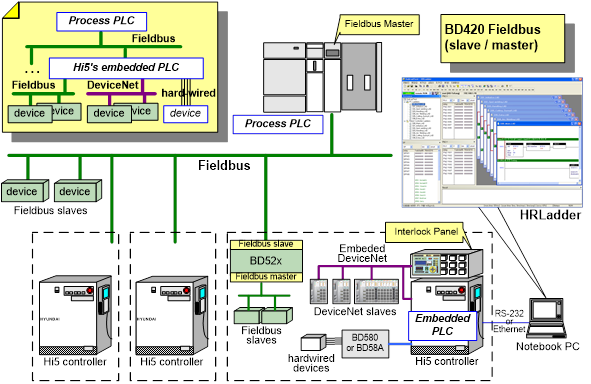

Hi5 제어기의 내장 PLC는 상용 PLC의 기능을 제어기에 구현한 기능입니다. 아래 그림과 같이, 제어기에 연결된 PC나 노트북에서 HRLadder를 실행하여 래더 프로그램을 작성/편집하고, 제어기에 다운로드 하거나, 제어기에서 실행되고 있는 래더 프로그램을 업로드 할 수 있으며, 제어기에서 실행되고 있는 상태를 모니터링 하는 것도 가능합니다. HRLadder는 별도 기능설명서를 참조하십시오.

Hi5제어기의 I/O연결은 상위 공정반과Fieldbus로 연결할 수 있고, 내장 Fieldbus인 DeviceNet마스터를 이용하여 DeviceNet 슬레이브 모듈들을 연결할 수 있으며, BD580이나 BD58A를 이용하여 여러 장치들을 하드와이어링으로 연결할 수도 있습니다. 내장 PLC기능은 상기와 같이 연결된 입출력 신호들을 Ladder Logic으로 제어하는 기능입니다.
