3.3. Image Display Window

3.3. Image Display Window

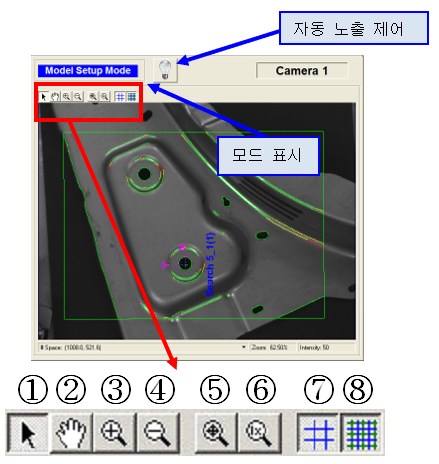

영상창은 연속영상이나 현재 획득된 영상을 표시하는 창입니다.



영상창 내부에는 현재 수행되는 모드를 보여주는 모드 표시창과 획득된 영상을 효율적으로 볼 수 있게 하는 조작도구가 있습니다.



영상 조작 도구의 각 버튼별 기능은 다음과 같습니다.



① Pointer

② Move

③ Zoom In

④ Zoom Out

⑤ Fit Image

⑥ Zoom 100%

⑦ Grid On/Off (확대 시 보임)

⑧ Sub-Grid On/Off (확대 시 보임)



 버튼은 자동 노출 제어 기능을 On/OFF 하는 버튼입니다. 자동 노출 제어 기능은 패턴을 등록했을때의 노출값과 동일하게 영상을 획득하는 기능으로 HRVision 2D Ver3.3.0 이상부터 지원합니다. 패턴이 등록 되지 않은 모델에 대하여 자동 노출 제어 기능을 사용할 경우, 영상을 획득할 수가 없습니다. 사용자는 반드시 모델 등록 여부를 확인하시고 자동 모드에서 사용하시기 바랍니다.
