4.2. 광학기기 설치

4.2. 광학기기 설치



사용목적에 따라 카메라와 조명을 설치하십시오.

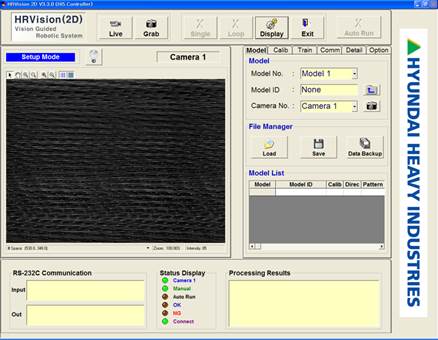

다음 그림은 광학기기 및 HRVision 2D 프로그램 설치 후, HRVision 2D 를 실행시킨 초기 화면입니다. 초기 실행 시 카메라 타입이 설정되어 있지 않아, 영상이 정상적으로 획득되지 않습니다.

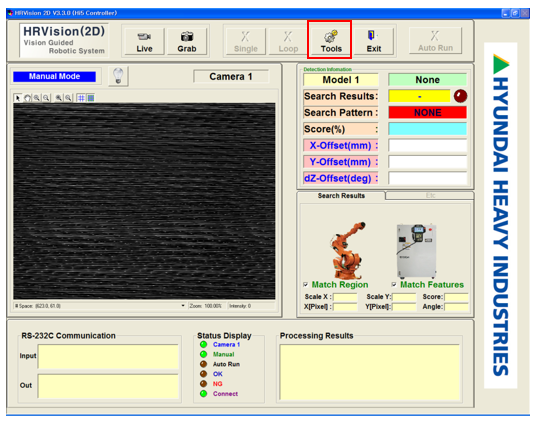

조작버튼의 “Tools” 버튼을 클릭하여 설정 모드로 전환합니다. 이 때 설정모드 진입을 위한 비밀 번호를 입력 하십시오.

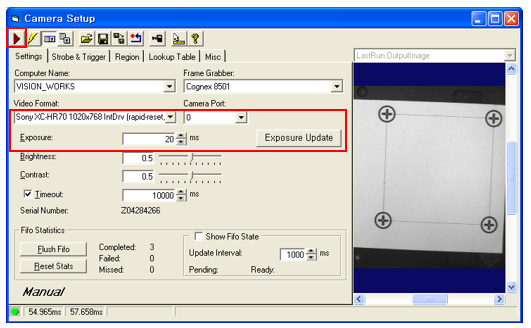

 버튼을 클릭하면 다음과 같은 “Camera Setup”다이얼로그가 생성되며, 설치된 카메라에 맞는 “Video Format”,”Camera Port”, “Exposure”를 설정하시고 “Exposure Update” 버튼을 클릭합니다. 만약 영상이 획득되지 않으면, 카메라 케이블 결선과 카메라 DIP 스위치 설정을 점검하십시오.





카메라가 정확하게 설정되었다면, Camera Setup 다이얼로그의  버튼을 클릭하시고 우측 영상창에 영상이 정상적으로 획득되는지 확인합니다.

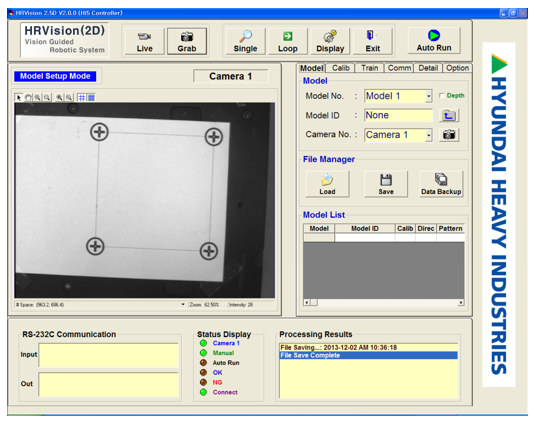

조작버튼의 “Grab”, “Live”버튼을 클릭하여 영상이 정상적으로 획득되는지 확인한 후, “Model”탭의 “Save” 버튼을 클릭하여 현재 설정을 저장합니다.



작업물과 카메라의 거리, 주위 환경에 맞게 렌즈의 초점 및 조리개를 설정하십시오. 카메라에 유격이 발생하지 않도록 고정하고,렌즈의 초점 링과 조리개 링도 확인해 주십시오. 비전 설치가 완료된 후, 주변 장비가 동작할 때에도 영상이 제대로 획득되는지 확인 하십시오. 영상에서 노이즈가 발생하면 카메라, 케이블 등의 절연상태를 확인하십시오.
