2.1. 설정

(1) [F2: 시스템] - 2: 제어 파라미터 - 2: 입출력 신호 설정 - 5: 키 신호 출력 메뉴를 선택하십시오.

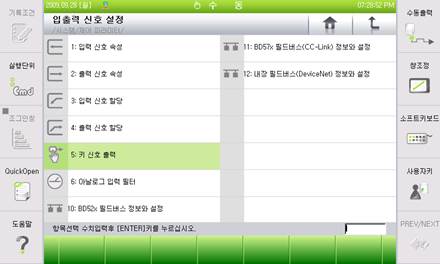

그림 2.1 키 신호 출력 설정메뉴

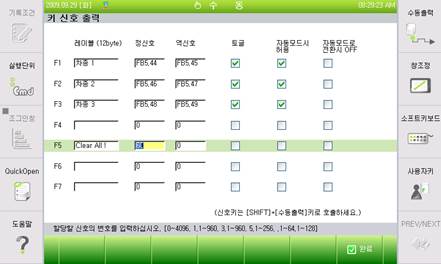

그림 2.2 키 신호 출력 설정화면

그림 2.2와 같이 총 7개의 키([F1]~[F7])에 대한 설정이 가능합니다. 각 설정 항목은 표 2-1과 같습니다.

표 2‑1 키 신호 출력의 각 설정 항목

항 목	설 명	비 고
레이블	버튼에 표시할 문자열.	12 byte(영숫자 12자, 한글 6자) 이하여야 합니다.
정신호	버튼이 ON되면(노란색이 되면) 출력할 신호.	Hardwired, 필드버스(FB), 내장형 필드버스(FN) 모두 사용가능합니다.
역신호	버튼이 OFF되면(노란색이 꺼지면) 출력할 신호.	Hardwired, 필드버스(FB), 내장형 필드버스(FN) 모두 사용가능합니다.
토글	체크하면 토글버튼 방식	클릭하면 ON, 다시 클릭하면 OFF
토글	체크 안하면 푸시버튼 방식	누르면 ON, 떼면 OFF
자동모드시 허용	자동모드시에도 버튼동작을 허용할 지 여부
자동모드로 전환시 OFF	체크하면, 수동모드에서 자동모드로 전환 시 자동으로 버튼이 OFF됨.

설정한 후 [F7: 완료]를 눌러 저장하십시오.

ø 정신호와 역신호의 입력방법의 예는 표 2-2와 같습니다.

표 2‑2 정신호, 역신호의 입력 예

ø 할당된 출력신호는 키 신호 출력으로 제어되지 않으며, 정신호나 역신호로 설정할 수도 없습니다. 하지만, 키 신호들은 할당신호로 취급되지 않습니다.

그림 2.3 할당된 신호임을 알려주는 메시지
