3.2. BD525 PROFIBUS 마스터네트워크설정

BD525 PROFIBUS-DP 마스터 네트워크를 구성하기 위해서는 다음 절차를 수행하십시오. 보다 상세한 내용은 별도의SYCON.net매뉴얼을 참조해 주시기 바랍니다.

(1) SYCON.net에 슬레이브 GSD 파일 인스톨

*Network > Import Device Description* 실행하여 BD525 PROFIBUS-DP 마스터에 연결하고자 하는 슬레이브 장치의 EDS 파일을 인스톨합니다.

(2) Device Catalog 다시 로드

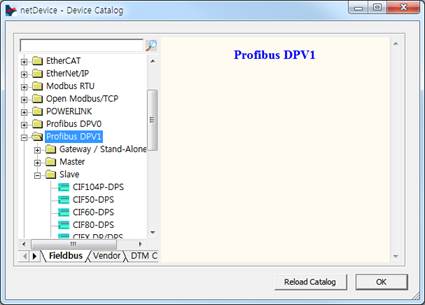

*Network > Devcie Catalog* 실행 후 *Reload Catalog 버튼을 클릭*하여 새롭게 등록된 장치가 나타나도록 SYCON.net의 Device Catalog를 다시 로드 합니다.

(3) 프로젝트에 마스터 삽입

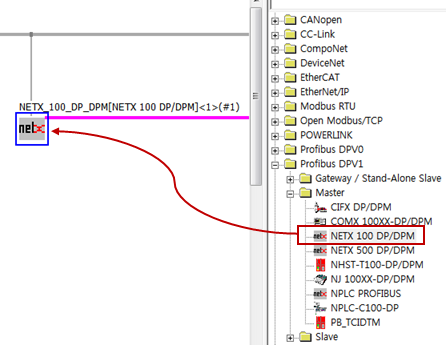

SYCON.net의 Device Catalog창에서 BD525 PROFIBUS-DP 마스터에 해당하는 NETX 100 DP/DPM을 드래그 앤 드롭(Drag & Drop)으로 network view의 라인에 끌어 놓습니다.

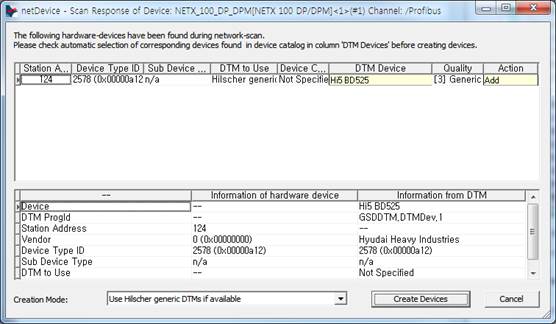

(4) 마스터에 슬레이브 장치 추가

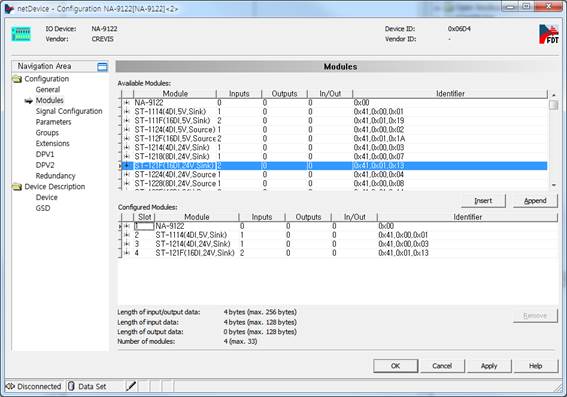

SYCON.net의 Device catalog창에서 BD525 PROFIBUS-DP 마스터에 연결하고자 하는 슬레이브 장치를 드래그 앤 드롭하여 network view의 버스에 연결합니다.

(5) Sycon.net과 BD525 마스터 USB 연결 설정

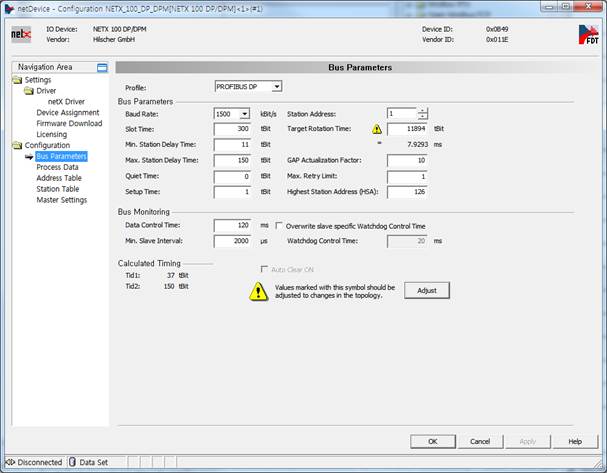

USB 케이블을 BD525 마스터용 USB 커넥터에 연결한 후 Sycon.net의 마스터 아이콘을 더블 클릭하여 드라이버를 선택하고 각종 마스터 설정을 수행합니다.

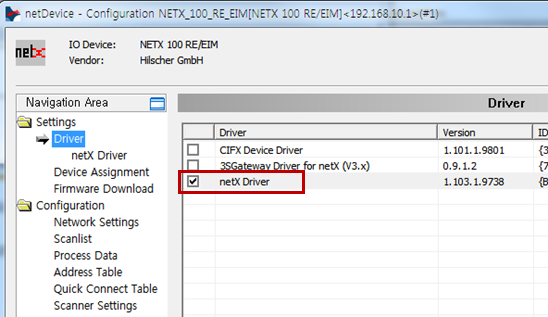

① *Settings > Driver*를 선택하여 “netX Driver”를 선택한 후 “Apply” 버튼을 클릭합니다. (“netX Driver” 체크 박스 체크 후 “Apply” 버튼 클릭)

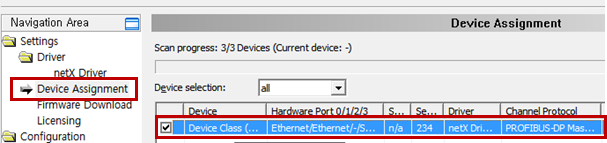

② *Settings > Device Assignment* 선택하여 스캐너 장치를 선택한 후 “Apply” 버튼을 클릭합니다. PROFIBUS-DP 마스터 항목이 나타나지 않을 경우 “Device selection”을 “all”로 변경한 후 “Scan”버튼을 클릭합니다.
