3.4. BD525 PROFIBUS-DP 마스터 진단

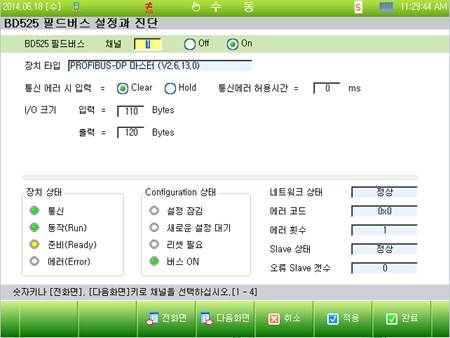

통신 상태, 설정 상태,에러 정보 등 진단 정보를 티치펜던트에서 확인할 수 있습니다.

(1) [F2]: 시스템』→ 『2: 제어 파라미터』 → 『2: 입출력 신호 설정』 → 『15: BD525 필드버스 설정과 진단』 항목을 선택합니다.

(2) PROFIBUS-DP 마스터는 1번 채널에 해당하므로 『[F3]: 전화면』 또는 『[F4]: 다음화면』 키를 사용해 1번 채널로 이동해 진단 정보를 확인할 수 있습니다.
