4.2. 광학기기 설치

4.2. 광학기기 설치



사용목적에 따라 카메라와 조명을 설치하십시오.

작업물과 카메라의 거리, 주위 환경에 맞게 렌즈의 초점 및 조리개를 설정하십시오.

카메라에 유격이 발생하지 않도록 고정하고, 렌즈의 초점 링과 조개리 링도 확인해 주십시오.

비전 설치가 완료된 후, 프레스 등 주변 장비가 동작할 때에도 영상이 제대로 획득되는지 확인 하십시오. 영상에서 노이즈가 발생하면 카메라, 케이블 등의 절연상태를 확인하십시오.

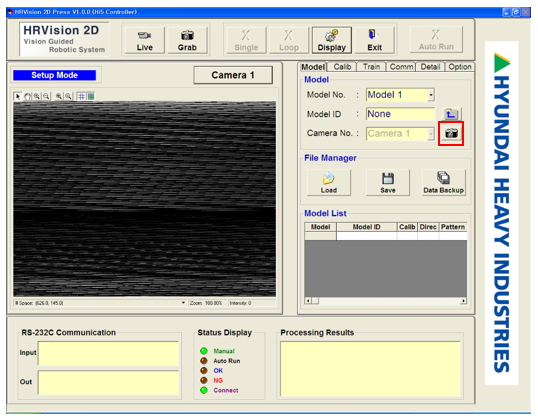

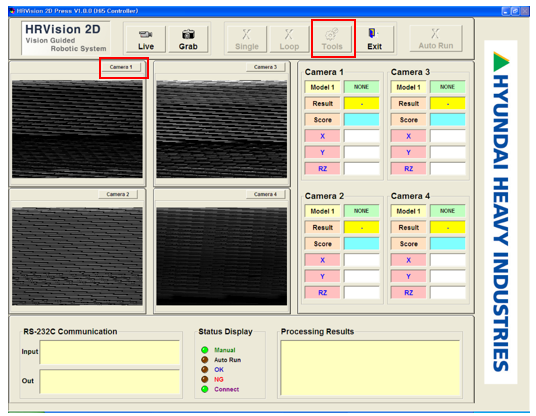

다음 그림은 광학기기 및 HRVision Press 프로그램 설치 후, HRVision Press 를 실행시킨 초기 화면입니다. 초기 실행시 카메라 타입이 설정되어 있지 않아, 영상이 정상적으로 획득되지 않습니다.





영상 획득 창의“Camera 1” 버튼을 클릭 한 후, 조작버튼의 “Tools” 버튼을 클릭하여 설정 모드로 전환합니다. 이 때 설정모드 진입을 위한 비밀 번호를 입력 하십시오.

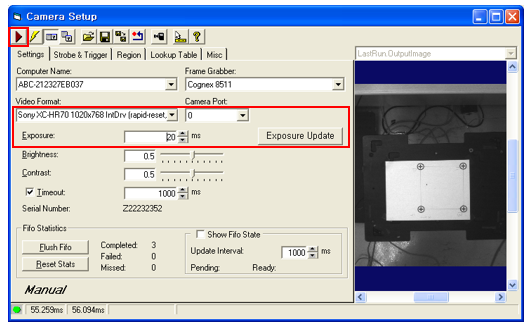

 버튼을 클릭하면 다음과 같은 “Camera Setup”다이얼로그가 생성되며,설치된 카메라에 맞는 “Video Format”,”Camera Port”, “Exposure”를 설정하시고 “Exposure Update” 버튼을 클릭합니다. Camera 1에 해당하는 Camera Port는 0 입니다.





카메라가 정확하게 설정되었다면, Camera Setup 다이얼로그의  버튼을 클릭하시고 우측 영상창에 영상이 정상적으로 획득되는지 확인합니다.

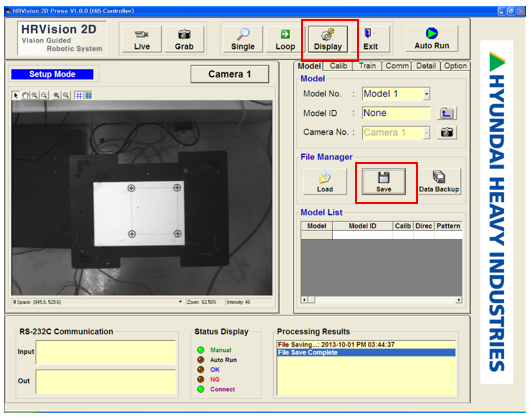

조작버튼의 “Grab”버튼을 클릭하여 영상이 정상적으로 획득되는지 확인한 후, “Model”탭의“Save” 버튼을 클릭하여 현재 설정을 저장합니다. 조작버튼의“Exit” 버튼을 클릭하여 HRVision Press 프로그램을 종료합니다.

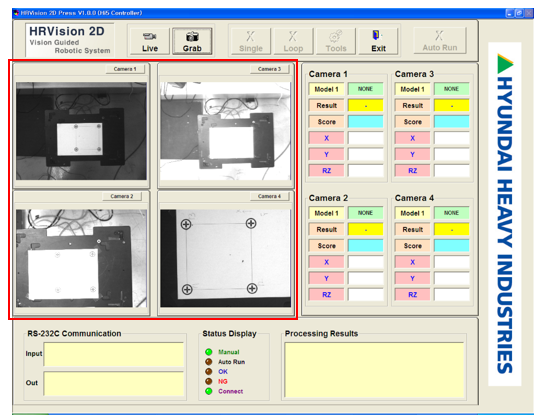

HRVision Press 프로그램을 다시 실행합니다. HRVision Press를 재실행하면, 전 단계에서 저장한 카메라 타입으로 4개 카메라의 영상을 획득하고 프로그램을 로딩합니다.

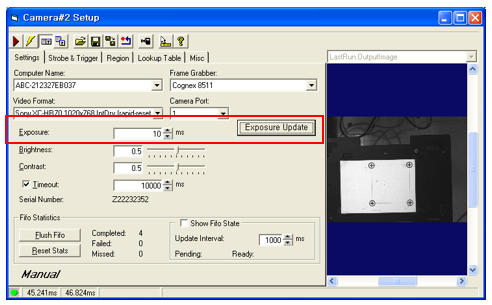

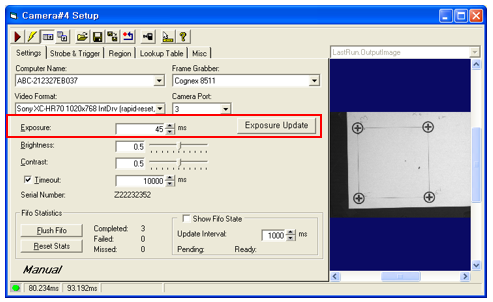

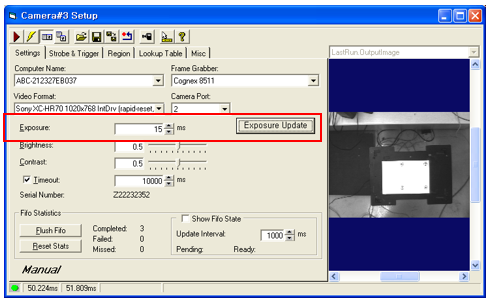

카메라 1과 동일하게 카메라 2 ~ 카메라4에 대하여 각Camera Setup 다이얼로그를 호출하여 적정 노출을 설정합니다.

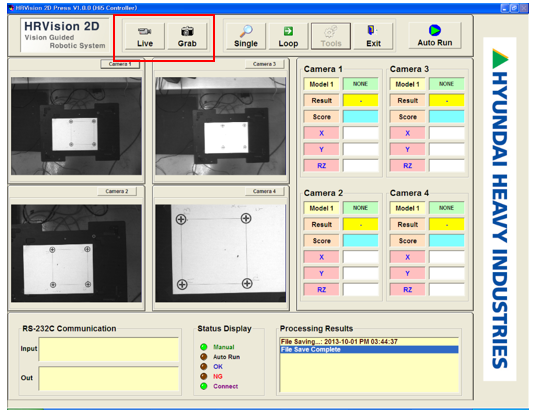

Display 모드로 변경한 후, 조작 버튼의 “Live”, “Grab” 버튼을 클릭하여 4개 카메라의 영상이 정상적으로 획득되는지 확인합니다. 영상이 정상적으로 획득되는지 확인한 후, “Model”탭의“Save” 버튼을 클릭하여 현재 설정을 저장합니다
