5.1.2.2. 디지털 출력
5.1.2.2. 디지털 출력
다음의 그림과 표는 디지털 출력용 터미널블록 (TBO1~4)의 핀구성을 나타낸 것입니다. 각 터미널블록은 8개의 출력신호를 연결할 수 있으며 용도에 따라 다른 전원을 사용 할 수 있습니다.
그림 5.4 범용IO보드(BD580)에서 디지털 입출력용 터미널 블록의 핀구성
표 5-2 범용IO보드(BD580)의 디지털출력 터미널블럭(TBOn*)핀구성
핀번호 | 신호명 | 신호 설명 |
10 | COMn* | COMMON전원(DC24V 또는 DC24V 그라운드) |
9 | ||
8 | DOn*1 | 사용자 범용 출력신호 포트n번째의 1번째 출력 |
7 | DOn*2 | 사용자 범용 출력신호 포트n번째의 2번째 출력 |
6 | DOn*3 | 사용자 범용 출력신호 포트n번째의 3번째 출력 |
5 | DOn*4 | 사용자 범용 출력신호 포트n번째의 4번째 출력 |
4 | DOn*5 | 사용자 범용 출력신호 포트n번째의 5번째 출력 |
3 | DOn*6 | 사용자 범용 출력신호 포트n번째의 6번째 출력 |
2 | DOn*7 | 사용자 범용 출력신호 포트n번째의 7번째 출력 |
1 | DOn*8 | 사용자 범용 출력신호 포트n번째의 8번째 출력 |
Note *) 터미널블럭의 번호 n = 1~4 (예, TBO1, TBO2, TBO3, TBO4)
각 포트의 출력 사양은 다음과 같습니다.
l 출력 소자: 포토 MOSFET 출력
l 정격 출력: 125mA(연속 부하 전류) / 24V DC
l Common 전원: 24VDC 또는 24VDC Ground

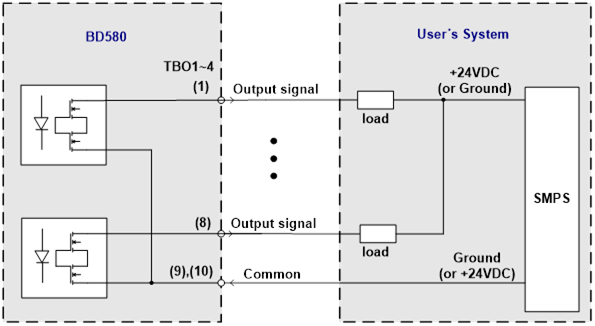

사용자는 다음과 그림과 같은 방법으로 출력신호를 연결합니다. 우선 공통신호(COMMON)를 범용 IO보드(BD580)에 접속한 후 각각의 신호를 용도에 따라 출력핀에 연결합니다. 전원은 8개의 출력신호를 단위구성으로 하여 다르게 사용할 수 있습니다.
그림 5.5 범용IO보드(BD580)의 출력신호 결선방법
