5.13.2.2. 디지털 출력

5.13.2.2. 디지털 출력

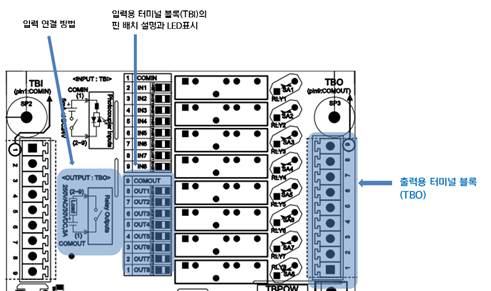

다음의 그림과 표는 디지털 출력용 터미널블록 (TBO)의 핀구성을 나타낸 것입니다. 터미널블록은 8개의 출력신호를 같은 Common전원에 연결할 수 있습니다.





그림 5.85 범용8점 IO보드(BD587)에서 디지털출력용 터미널블록의 핀구성



표 5-45 범용 8점IO보드(BD587)의 디지털출력 터미널블럭(TBO) 핀구성

핀번호	신호명	신호 설명
9	COMOUT	COMMON전원(DC24V 또는 DC24V 그라운드)
8	DO1	사용자 범용 출력신호 포트1번째*의 1번째 출력
7	DO2	사용자 범용 출력신호 포트1번째*의 2번째 출력
6	DO3	사용자 범용 출력신호 포트1번째*의 3번째 출력
5	DO4	사용자 범용 출력신호 포트1번째*의 4번째 출력
4	DO5	사용자 범용 출력신호 포트1번째*의 5번째 출력
3	DO6	사용자 범용 출력신호 포트1번째*의 6번째 출력
2	DO7	사용자 범용 출력신호 포트1번째*의 7번째 출력
1	DO8	사용자 범용 출력신호 포트1번째*의 8번째 출력



Note*) BD587 보드의 8점 출력은 포트1번으로 고정입니다.



각 출력신호의 전기적 사양은 다음과 같습니다.



n  출력단 소자: 릴레이 (AC220V, 5A)

n  정격 출력 신호: 1점 당 DC 24V, AC250V / 1A

n  Common 전원: 24VDC 또는 24VDC Ground / max. 3A

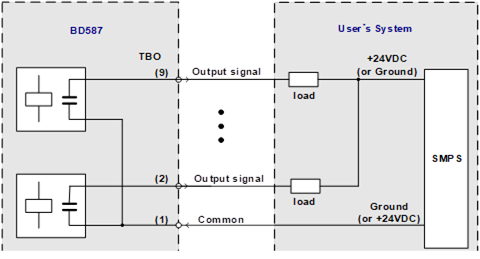

사용자는 다음 그림과 같은 방법으로 출력신호를 연결합니다. 우선 공통신호(COMMON)를 확장 범용 IO보드(BD583)에 접속한 후 각각의 신호를 용도에 따라 출력핀에 연결합니다. 전원은 8개의 출력신호를 단위구성으로 하여 포트 별로 다르게 사용할 수 있습니다.







그림 5.86 범용8점 IO보드(BD587)의 출력신호 결선방법
