2.1. 설정

‘[F2: 시스템] – 2:제어 파라미터 - 11: 자동 백업 및 복원 화면’으로 진입하십시오.

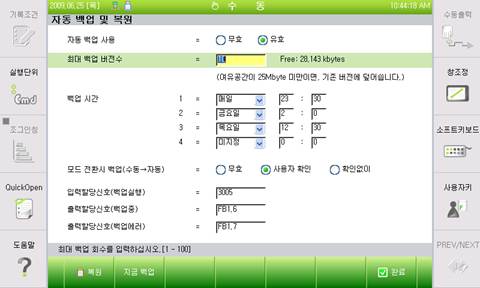

그림 2.1 자동 백업 및 복원 화면

[F2: 지금 백업] 키를 누르면, 설정에 관계없이 즉시 백업이 수행됩니다.

화면의 항목들을 설정한 후 [F7: 완료] 키를 누르면, 설정값들이 저장/적용됩니다. 각 항목의 의미는 다음 표와 같습니다.

표 2‑1 자동 백업 설정 항목

항 목	설 명		기 타
자동 백업 사용	무효: 자동 백업 기능을 끄기 유효: 자동 백업 기능을 켜기		-
최대 백업 버전수	최대 몇 개의 백업 지점을 관리할 것인지를 설정. 지정한 개수이상으로 백업이 수행될 때는 가장 오래된 백업 지점이 삭제됩니다.		1~100
백업 시간	매일 혹은 특정 요일의 특정 시간에 백업이 자동으로 수행되도록 설정합니다. 최대 4개의 스케줄을 입력할 수 있습니다. 사용하지 않는 스케줄은 미지정으로 선택하십시오.		00:00 ~ 23:59
모드 전환시 백업 (수동 à 자동)	수동모드에서 자동모드로 전환되는 순간의 백업 여부를 설정합니다.		-
	- 무효:	백업하지 않음
	- 사용자 확인:	사용자에게 백업할 지를 확인받는 대화상자를 표시. 예로 답하면 백업.
	- 확인없이:	사용자 확인 대화상자를 표시하지 않고, 즉시 백업.
입력할당신호 (백업실행)	지정한 입력신호가 켜지면, 백업을 실행합니다.		-
출력할당신호 (백업중)	백업이 수행되는 동안 지정한 출력신호가 켜집니다.		-
출력할당신호 (백업에러)	백업 수행에 에러가 발생하면 켜집니다. [Reset]키를 두번 누르거나 혹은 [Reset][0][ENTER] 키를 누르면 해제됩니다.		-

할당신호의 설정값을 입력하는 예는 다음과 같습니다.

표 2‑2 할당신호의 설정 방법

신호 종류	설정 예	설정 결과
논리신호 (PLC ON시) 하드와이어드 신호 (PLC OFF시)	135	135 (135번 신호)
필드버스	5.220	FB5.220 (CC-Link 입출력 220번 신호)
내장형 필드버스	.35.94	FN35.94 (35번 노드의 94번 신호)
