1.4. 시스템 구성

1.4. 시스템 구성



(1)   아날로그 전압 입력을 제어기로 수신하는 경우



l  터치센싱 유닛 사용 시

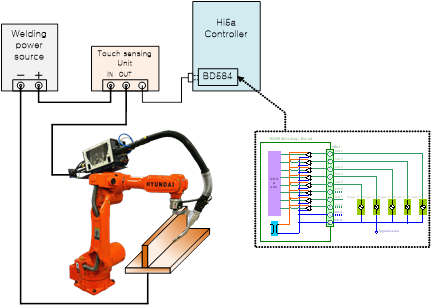

그림 1.1 터치센싱 유닛 사용 시 구성도





l 기타 전류 센서 사용 시

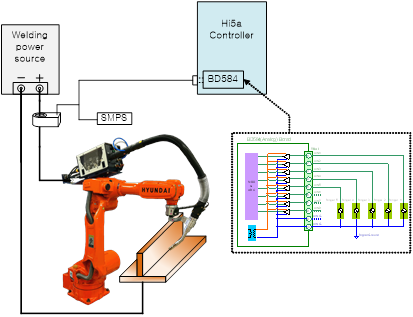

그림 1.2기타 전류 센서 사용 시 구성도

(2)   아날로그 전압 입력을 디지털 모듈을 이용하여 필드버스로 수신하는 경우



l 터치센싱 유닛 사용 시

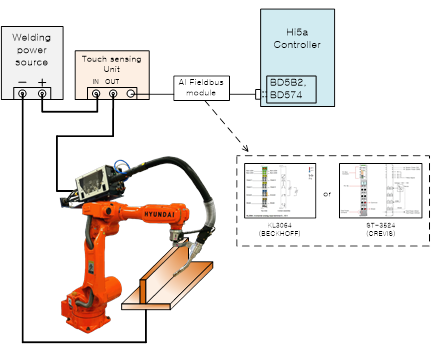

그림 1.3 터치센싱 유닛과 필드버스 AI 입력 모듈 사용 시 구성도





l 기타 전류 센서 사용 시

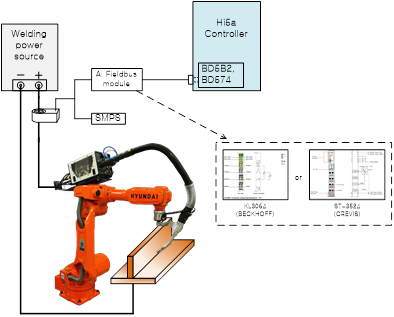

그림 1.4 기타 전류 센서와 필드버스 AI 입력 모듈 사용 시 구성도



(3)   용접 데이터를 직접 아크 센싱에 사용하는 경우



l 이 경우에는 별도의 센서 연결이 필요하지 않습니다.

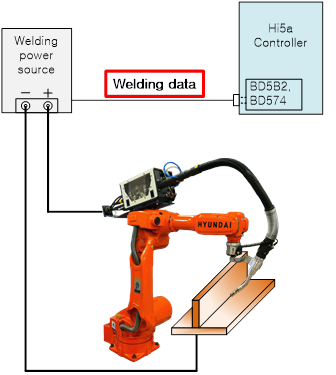

그림 1.5 용접기 데이터를 직접 사용 시 구성도
