2.2. 아크용접 센싱 기능용 입력데이터 설정

2.2. 아크용접 센싱 기능용 입력데이터 설정



아크 용접 중인 전류를 검출하는 방법은 아날로그 입력,디지털 입력, 용접 데이터가 있습니다. 각 경우별로 필요로 하는 설정에 차이가 있습니다.



(1)   수동모드에서 『[F2]: 시스템』→『4: 응용 파라미터』→『2: 아크용접』을 선택합니다.



(2)   아크응용 메뉴의 13번 항목으로‘센싱 기능을 위한 데이터 입력 설정’: [무효, 유효]를 설정할 수 있습니다. ‘유효’로 설정된 상태에서 『F1: 입력신호설정』을 누르면 다음 화면과 같이Arc 용접의 센싱 기능을 위한 입력신호를 설정할 수 있는 화면이 나타납니다.

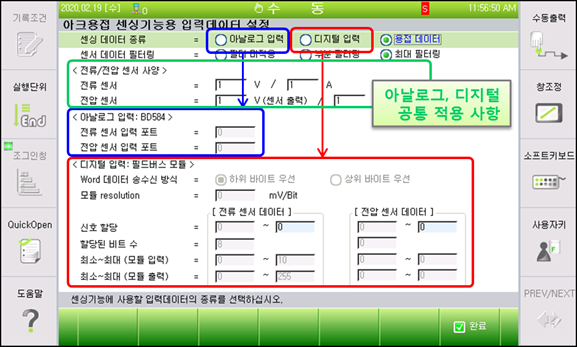

그림 2.1 아크센싱 용 입력 데이터 설정



(3)   센싱 데이터 종류를 선택하면 설정할 항목만 활성화 됩니다.



(4)   센서 데이터 필터링은 아크센싱 용 입력신호에 적용할 필터링 정도를 설정합니다. 용접기에서 아크 센싱 용으로 필터링 된 신호를 보내오는 경우 ‘필터 미적용’이나 ‘부분필터링’으로 설정하면 센싱의 응답속도가 빨라집니다. 그러나 일반적인 용접기나 전류/전압 센서를 사용하는 경우 최대 필터링을 사용하면 됩니다.



(5)   전류/전압 센서 사양은 아날로그 입력, 디지털 입력 공통 사양입니다. 사용하는 센서의 사양에 맞춰 설정하십시오.



(6)   아날로그 전압을 제어기 BD584보드를 통해 직접 입력 받는 경우 ‘아날로그 입력’을 선택하고 전류/전압 센서 입력 포트를 선택합니다.



(7)   아날로그 전압을 아날로그 전압 입력 용 필드버스 모듈을 이용하여 필드버스 신호로 수신하는 경우 ‘디지털 입력’을 선택합니다. 활성화 된 항목은 모듈 하드웨어 사양과 통신 노드 설정에 맞춰 입력합니다.



(8)   디지털 통신방식의 용접기를 사용하고 용접 데이터 갱신 속도가 빠른 경우 용접기에서 전송하는 데이터를 이용하여 아크센싱을 수행할 수 있습니다. 이 경우 ‘용접 데이터’ 항목을 선택합니다.
