4.6. 센서를 이용한 변형량 측정 및 툴 자동 보정 수행
4.6. 센서를 이용한 변형량 측정 및 툴 자동 보정 수행
'-- Measurement 2D without signal reflection
'-- Initial parameter setting
CALL 1020_INIT_SET
'-- Calculate Circle Pose
CALL 1021_CALC_C1
'-- Reset pending error
IF gxError=1 THEN
gyReset=1
WAIT gxError=0
gyReset=0
ENDIF
'-- Set Program Number 1 --
gyPrgNrBit1=1
gyPrgNrBit2=0
gyPrgNrBit3=0
gyPrgNrBit4=0
gyPrgNrBit5=0
'-- WAIT ready --
WAIT gxReadyForMes
'-- Reset tool data --
Tool[giToolNrCorr]=Tool[giToolNrOrig]
'-- Double-circle with Tool[giToolNrCorr]
S1 MOVE L,gpCirPose1,S=50%,A=0,T=giToolNrCorr '-- Move to starting point --
S2 MOVE C,gpCirPose2,S=50mm/s,A=3,T=giToolNrCorr '-- 1st quarter circle movement --
S3 MOVE C,gpCirPose3,S=50mm/s,A=3,T=giToolNrCorr '-- 2nd quarter circle movement --
S4 MOVE C,gpCirPose4,S=50mm/s,A=3,T=giToolNrCorr '-- 3rd quarter circle movement --
S5 MOVE C,gpCirPose1,S=50mm/s,A=3,T=giToolNrCorr '-- 4th quarter circle movement --
S6 MOVE C,gpCirPose2,S=50mm/s,A=3,T=giToolNrCorr '-- 1st quarter circle movement --
S7 MOVE C,gpCirPose3,S=50mm/s,A=3,T=giToolNrCorr '-- 2nd quarter circle movement --
S8 MOVE C,gpCirPose4,S=50mm/s,A=3,T=giToolNrCorr '-- 3rd quarter circle movement --
S9 MOVE C,gpCirPose1,S=50mm/s,A=3,T=giToolNrCorr '-- 4th quarter circle movement --
'-- Execute "Get measured values and Correction"
'-- Get measurement result and Correction --
'-------------------------------------------
V100%=19 'sensor node number
'-- Set measurement movement to finished --
gyMeMovFinish=1
'-- Wait until measurement result is calculated or error --
WAIT gxMesResCalc=1 OR gxError=1
'-- Read measured values only if gxMesResCalc == 1 --
IF gxMesResCalc=1 THEN
gdCorrX =(gxXOffsetBit - 30000) / 100.0 '-- X-Offset --
gdCorrY =(gxYOffsetBit - 30000) / 100.0 '-- Y-Offset --
gdCorrZ =(gxZOffsetBit - 30000) / 100.0 '-- Z-Offset --
gdCorrRX=(gxXOriOffset - 30000) / 100.0 '-- Rotation around X --
gdCorrRY=(gxYOriOffset - 30000) / 100.0 '-- Rotation around Y --
gdCorrRZ=(gxZOriOffset - 30000) / 100.0 '-- Rotation around Y --
ENDIF
'-- If error gxError set correction to zero
IF gxError=1 THEN
gdCorrX =0
gdCorrY =0
gdCorrZ =0
gdCorrRX=0
gdCorrRY=0
gdCorrRZ=0
ENDIF
'-- Reset Measurement movement to finished
gyMeMovFinish=0
'-- WAIT until calculated measurement result is reset
WAIT gxMesResCalc=0
'-- Apply correction to tool data
LP1=P*
LR1=(0,0,0,0,0,0)T
LR1.X=gdCorrX
LR1.Y=gdCorrY
LR1.Z=gdCorrZ
LR1.RX=gdCorrRX
LR1.RY=gdCorrRY
LR1.RZ=gdCorrRZ
S1 MOVE P,P*-LR1,S=10%,A=0,T=giToolNrCorr
LP2=P*
ATDC T=giToolNrCorr,OrgP=LP1,NewP=LP2
DELAY 0.1
END
'-- Acknowledge error during measurement --
'-- Identify and rectify error cause --
IF gxError=1 THEN
'-- Reset tool data --
Tool[giToolNrCorr]=Tool[giToolNrOrig]
gyReset=1
WAIT gxError=0
gyReset=0
ENDIF
'-- Reset Program Number 1 --
gyPrgNrBit1=0
gyPrgNrBit2=0
gyPrgNrBit3=0
gyPrgNrBit4=0
gyPrgNrBit5=0
END

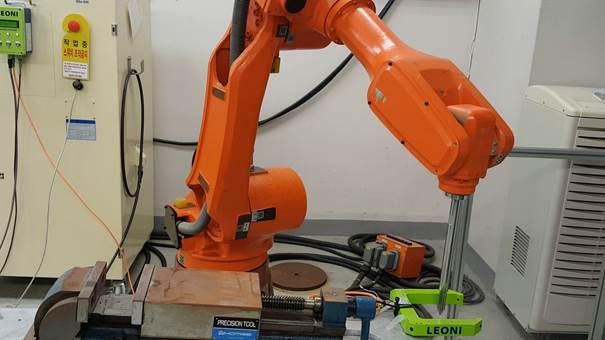

그림 4.5 툴 변형량 측정 및 자동 보정 수행
