7.1.3. 용접파형 모니터링

7.1.3. 용접파형 모니터링



용접파형 모니터링은 용접 데이터의 파형과 관련된 정보를 표시하여 용접 데이터의 순간적인 정보뿐만 아니라 과거 정보도 한 눈에 알아볼 수 있게 합니다. 용접기에서 송신하는 전류와 전압을 필터링하여 그 파형을 보여주며, 용접 1회(ARCON~ARCOF)동안 계산된 전류/전압의 평균과 편차를 보여줍니다. 또한 용접시작조건에 설정된 전류/전압의 상/하한 값과 그 상/하한을 초과한 시간을 보여줍니다.



용접파형 모니터링은 오랜 시간 동안 다양한 용접을 세밀하게 제공하기 위해 파형의 확대와 축소 그리고 좌/우 이동 기능을 제공합니다. 파형의 이동으로 최대 100초 이전의 파형을 확인할 수 있으며, 0 ~ 500A, 0 ~ 50V의 파형을 확인할 수 있습니다. 조작 방법은 [7.1.4 조작]을 참고하시기 바랍니다.

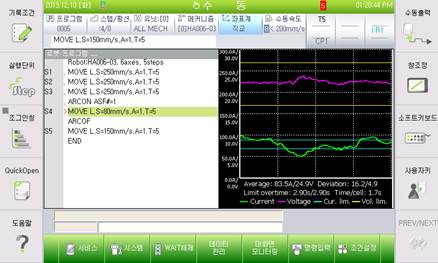

그림 7.3 Arc용접 파형 모니터링





(1)    Average: 전류와 전압의 평균값. 용접 1회 동안 누적된 값.

(2)    Deviation: 전류와 전압의 편차. 용접 1회 동안 누적된 값.

(3)    Limit Overtime: 전류와 전압의 상하한 초과 시간. 용접 1회 동안 누적된 값

(4)    Time/cell: 그래프에 표시된 1 셀의 시간. 현재 4셀이 있으며 총 10초의 용접 결과를 확인할 수 있음.
